Giới thiệu
Trong sản xuất uốn ống CNC , hầu hết các khuyết tật uốn bao gồm nếp nhăn ống, làm phẳng mặt cắt ngang, nứt ống và hình bầu dục quá mức không phải do lỗi chính xác của máy uốn ống CNC mà là do khớp kích thước ống không chính xác. Đường kính ngoài (OD), Đường kính trong (ID) và độ dày thành ống là ba thông số cơ bản cốt lõi xác định hiệu ứng uốn cong, khớp dụng cụ, cài đặt tham số uốn và hiệu suất dịch vụ thành phẩm.
SLS Machinery , nhà sản xuất chuyên nghiệp về máy uốn ống CNC có độ chính xác cao , tóm tắt kinh nghiệm thực tế công nghiệp và dữ liệu kỹ thuật ngành của Google. Bài viết này giải thích một cách hệ thống các định nghĩa, công thức tính toán, sự khác biệt về chức năng và nguyên lý ứng dụng uốn của ống OD, ID và độ dày thành ống. Nó giải quyết các vấn đề sản xuất phổ biến như lựa chọn ống không hợp lý, dụng cụ không khớp và chất lượng uốn không ổn định, giúp nhà sản xuất đạt được sản xuất uốn ống có độ chính xác cao, không có khuyết tật.
1. Định nghĩa cơ bản & Đo lường công nghiệp của ống OD
1.1 Đường kính ngoài của ống (OD) là gì?
Đường kính ngoài của ống (OD) dùng để chỉ chiều rộng mặt cắt bên ngoài tối đa của ống kim loại, được đo từ một bức tường bên ngoài đến bức tường bên ngoài đối diện. Là tiêu chuẩn định cỡ ưu tiên và trực quan nhất để khớp dụng cụ uốn ống , OD được cố định bất kể thay đổi độ dày thành và được sử dụng rộng rãi để phân loại mô hình ống và hiệu chuẩn thông số máy trong xử lý ống công nghiệp.

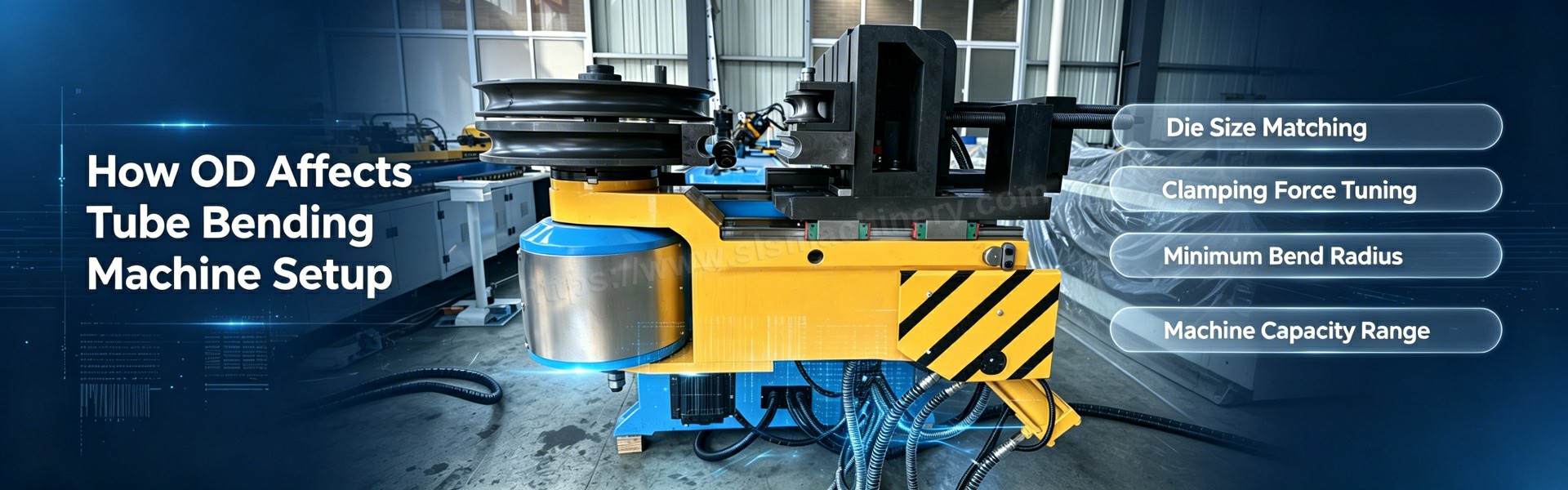

1.2 Chức năng cốt lõi của OD trong uốn ống CNC
OD là cơ sở chính để lựa chọn khuôn uốn, khuôn kẹp và khuôn áp lực của máy uốn ống tự động . Đường kính ngoài của ống khác nhau tương ứng với kích thước dụng cụ độc quyền và ngưỡng lực uốn:
Ống OD lớn yêu cầu dụng cụ uốn hạng nặng và mô men uốn thủy lực cao hơn, với bán kính uốn tối thiểu lớn hơn để tránh sập ống
Ống OD nhỏ thích ứng với dụng cụ nhỏ gọn và uốn áp suất thấp, thích hợp cho việc uốn chính xác bán kính nhỏ
OD và dụng cụ không khớp sẽ trực tiếp gây ra hiện tượng trượt ống, lõm bề mặt, sai lệch góc và sản phẩm bị lỗi theo lô, đây là yếu tố chính ảnh hưởng đến tính nhất quán khi uốn ống chính xác .
1.3 Phương pháp phát hiện OD chuyên nghiệp
Trong sản xuất hàng loạt, người vận hành sử dụng thước cặp kỹ thuật số, micromet và thước đo không thể di chuyển để lấy mẫu OD nhanh chóng. Cần phải đo chu vi đa điểm để phát hiện độ bầu dục của ống và đảm bảo độ tròn của ống đáp ứng các tiêu chuẩn uốn trước khi xử lý.
2. Đường kính trong của ống (ID): Kích thước chức năng cho ứng dụng uốn sau
2.1 Định nghĩa và tính toán ID ống
Đường kính trong của ống (ID) biểu thị kích thước lỗ rỗng bên trong của ống, xác định không gian dòng chảy bên trong và độ hở của dây dẫn. Khác với OD (kích thước tạo hình bên ngoài), ID tập trung vào hiệu suất chức năng thực tế của các ống uốn thành phẩm. Công thức tính toán công nghiệp tiêu chuẩn là: ID = OD – 2 × Độ dày của tường.
2.2 ID ảnh hưởng như thế nào đến chất lượng uốn & ứng dụng công nghiệp
Ứng suất uốn sẽ gây ra biến dạng nhỏ ở thành trong của ống. Các ống ID nhỏ thành mỏng dễ bị nhăn bên trong và bị co ngót trong quá trình uốn, làm giảm hiệu suất dòng chất lỏng và ảnh hưởng đến an toàn đường ống. Vì vậy, dung sai ID phải được kiểm soát chặt chẽ đối với đường ống thủy lực, hệ thống khí nén và ống dẫn điện.
ID ổn định sau khi uốn là tiêu chuẩn cốt lõi cho các đường ống công nghiệp đủ tiêu chuẩn, trực tiếp xác định khả năng chịu áp suất, độ ổn định dòng chảy và tuổi thọ của hệ thống truyền tải chất lỏng.
3. Độ dày thành ống: Yếu tố chính của khả năng uốn cong và độ bền kết cấu
3.1 Định nghĩa & Đo lường chính xác
Độ dày thành ống là khoảng cách thẳng đứng giữa thành ngoài của ống và thành trong của ống, quyết định độ cứng, độ dẻo và khả năng chịu áp lực của ống kim loại. Đây là biến quan trọng nhất để điều chỉnh thông số uốn CNC.
Ngoài công thức tính toán (Độ dày thành = (OD-ID)/2), máy đo độ dày siêu âm được sử dụng rộng rãi để kiểm tra không phá hủy các ống có hình dạng đặc biệt và ống uốn thành phẩm để đảm bảo độ dày thành đồng đều và tránh tập trung ứng suất cục bộ.
3.2 Đặc tính uốn của ống thành dày và thành mỏng
Ống thành dày : Độ bền kết cấu cao, không dễ bị sập nhưng yêu cầu lực uốn cao và quá trình tạo hình tốc độ thấp để ngăn ngừa nứt do kéo thành ngoài, thích hợp cho các kết cấu cơ khí hạng nặng và đường ống áp suất cao
Ống thành mỏng : Độ dẻo tốt, dễ uốn cong phức tạp nhưng dễ bị nhăn, dẹt; phải được trang bị bộ phận hỗ trợ bên trong trục uốn ống để kiểm soát độ rụng trứng

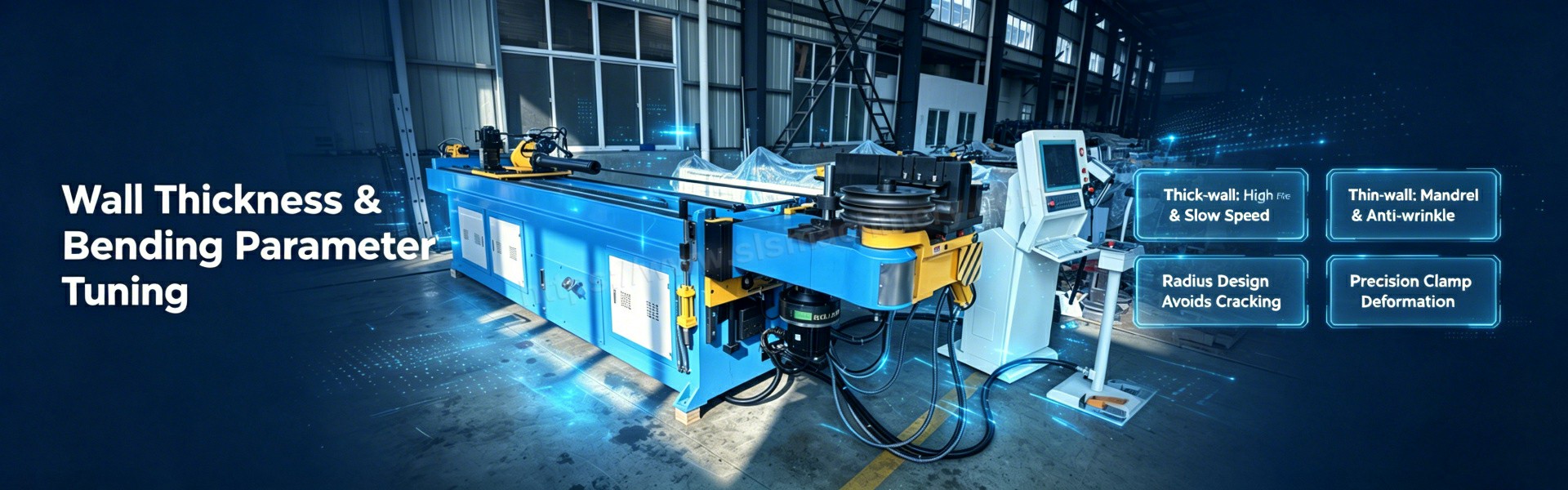

3.3 Điều chỉnh thông số dựa trên độ dày của tường
Máy uốn ống thông minh chuyên nghiệp cần tự động điều chỉnh áp suất kẹp, tốc độ uốn và tốc độ cấp liệu theo độ dày thành ống. Việc kết hợp tham số hợp lý có thể giải quyết hiệu quả các khuyết tật phổ biến như độ mỏng thành, biến dạng ống và độ lệch bật lại trong quá trình uốn.
4. Mối quan hệ logic giữa OD, ID và độ dày của tường
Ba chiều tạo thành một mối quan hệ ràng buộc hình học cố định: OD xác định thông số kỹ thuật tổng thể của ống, độ dày thành kiểm soát độ bền kết cấu và độ khó uốn và ID cuối cùng xác định không gian ứng dụng chức năng. Việc khớp kích thước không hợp lý sẽ dẫn đến hiệu ứng uốn trái ngược nhau:
OD lớn + thành mỏng: Dễ uốn cong nhưng nguy cơ sập mặt cắt cao
OD nhỏ + tường dày: Cường độ cao nhưng khó tạo hình, dễ nứt khi uốn bán kính chặt
Sắp xếp thứ tự kích thước cân bằng: Thực hiện sự tích hợp hoàn hảo giữa khả năng định dạng uốn và độ ổn định của cấu trúc
Theo các tiêu chuẩn quốc tế như ASTM và EN, các nhà sản xuất chuyên nghiệp sẽ tối ưu hóa việc lựa chọn kích thước ống dựa trên bán kính uốn cong và công nghệ xử lý để đảm bảo uốn cong không có khuyết tật.
5. Tiêu chuẩn phù hợp với kích thước ống cho thiết bị uốn CNC

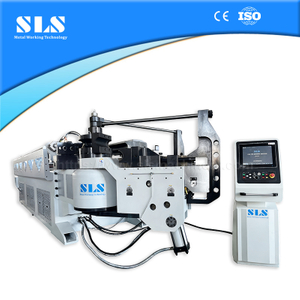

Mỗi model máy uốn ống CNC có phạm vi xử lý OD cố định và dung sai độ dày thành ống. Vượt quá phạm vi tải của thiết bị sẽ gây hao mòn dụng cụ, quá tải động cơ và giảm độ chính xác khi uốn. Trước khi sản xuất hàng loạt, người vận hành phải xác minh các thông số kỹ thuật của ống, sử dụng dụng cụ chuyên nghiệp phù hợp và xây dựng các quy trình uốn mục tiêu theo đặc tính vật liệu (thép nhẹ, thép không gỉ, hợp kim nhôm).
Đối với các ứng dụng nhẹ như đồ nội thất và tay vịn, ống thành mỏng OD nhỏ được ưu tiên; đối với khung ô tô, đường ống hàng không vũ trụ và thiết bị thủy lực, cần có ống vách dày OD vừa và lớn với hiệu suất kết cấu ổn định.
6. Mẹo kiểm soát chất lượng uốn và phát hiện kích thước có độ chính xác cao
Phát hiện kích thước chính xác là tiền đề của chất lượng uốn ổn định. Các quy trình phát hiện được tiêu chuẩn hóa công nghiệp bao gồm lấy mẫu nguyên liệu thô trước khi uốn, kiểm tra trên máy trong quá trình xử lý và kiểm tra toàn bộ sau khi tạo hình. Đo đa góc và đa điểm giúp tránh hiệu quả các khuyết tật hàng loạt do hình bầu dục của ống và độ lệch độ dày thành ống.
Hợp tác với các hệ thống phát hiện thông minh, máy uốn ống điều khiển vòng kín hiện đại có thể thực hiện giám sát thời gian thực về sự thay đổi kích thước ống và bù tham số tự động, cải thiện đáng kể tỷ lệ chất lượng sản xuất.
Phần kết luận
Ống OD, ID và độ dày thành ống là ba nền tảng của thiết kế quy trình uốn ống CNC và kiểm soát chất lượng. Nắm vững định nghĩa, sự khác biệt và logic khớp của ba chiều có thể giải quyết cơ bản các lỗi uốn phổ biến, cải thiện độ chính xác xử lý và giảm chi phí sản xuất.
Là nhà cung cấp đáng tin cậy các thiết bị uốn có độ chính xác cao, SLS Machinery tập trung vào việc tối ưu hóa việc khớp kích thước và lặp lại quy trình của các ống kim loại khác nhau. Dòng máy uốn ống CNC thông minh của chúng tôi hỗ trợ điều chỉnh thông số tự động cho các ống có đường kính ngoài, ID và độ dày thành khác nhau, được trang bị công cụ chống bầu dục chuyên nghiệp và hệ thống phát hiện thời gian thực. Chúng tôi cung cấp các giải pháp uốn chính xác toàn diện cho các ngành công nghiệp ô tô, hàng không vũ trụ, y tế, sản xuất cơ khí và kỹ thuật đường ống.
Câu hỏi thường gặp
Câu hỏi 1: Sự khác biệt cốt lõi giữa đường kính ngoài, ID và độ dày thành ống khi uốn CNC là gì?
A1: OD là kích thước tạo hình bên ngoài để khớp dụng cụ; ID là kích thước chức năng nội bộ cho các kịch bản ứng dụng; độ dày của tường xác định độ uốn cong của ống và độ bền kết cấu. Cả ba cùng nhau quyết định quá trình uốn và chất lượng thành phẩm.
Câu 2: Tại sao ống OD xác định việc lựa chọn dụng cụ máy uốn ống?
A2: Kích thước khuôn và kẹp của máy uốn ống CNC được tùy chỉnh theo OD ống. Khớp OD chính xác đảm bảo kẹp ổn định và ứng suất đồng đều, tránh biến dạng ống và lỗi xử lý.
Câu 3: Độ dày thành ống ảnh hưởng như thế nào đến hiệu ứng uốn ống?
A3: Thành dày tăng cường độ bền của ống nhưng yêu cầu lực uốn cao hơn; tường mỏng dễ hình thành nhưng dễ bị nhăn, sập. Điều chỉnh tốc độ uốn và áp suất uốn theo độ dày thành là chìa khóa để uốn chính xác.
Q4: Làm thế nào để tính toán và phát hiện chính xác ID ống?
A4: ID có thể được tính theo công thức ID=OD-2×độ dày thành và được xác minh bằng thước cặp bên trong hoặc thước đo lỗ khoan để đảm bảo khe hở bên trong đáp ứng các yêu cầu ứng dụng sau uốn.
Câu hỏi 5: Một máy uốn ống CNC có thể xử lý các ống có kích thước khác nhau không?
Đ5: Có. chuyên nghiệp Máy uốn ống CNC thông minh có thể chuyển đổi các thông số và thay thế dụng cụ phù hợp để thích ứng với các thông số kỹ thuật về đường kính ngoài và độ dày thành ống khác nhau, thực hiện sản xuất linh hoạt cho nhiều kịch bản.
