Việc uốn ống có thể trông đơn giản, nhưng mỗi lần uốn ống đều liên quan đến việc nén, căng, ma sát và dòng vật liệu được kiểm soát. Đối với các nhà sản xuất chạy máy uốn ống CNC tự động , ngay cả một lỗi thiết lập nhỏ cũng có thể tạo ra các nếp nhăn, vết nứt, hình bầu dục hoặc sai lệch góc làm tăng tỷ lệ phế liệu, thời gian kiểm tra và chi phí sản xuất.
Tại SLS Machinery, servo hoàn toàn của chúng tôi máy uốn ống CNC mang lại độ chính xác uốn ± 0,1° và hiệu suất sản xuất hàng loạt có thể lặp lại trên các ứng dụng ô tô, hàng không vũ trụ, HVAC, nội thất và đóng tàu. Hướng dẫn này trình bày 12 lỗi uốn ống phổ biến nhất, nguyên nhân gốc rễ, cách khắc phục tức thời và phương pháp phòng ngừa lâu dài, giúp bạn tận dụng tối đa các hoạt động uốn ống CNC của mình .
Máy uốn ống CNC tự động hiện đại sử dụng bốn trục servo lõi để thực hiện các cú uốn đa góc được lập trình sẵn trong một chu kỳ duy nhất: trục Y đưa ống đến vị trí uốn chính xác, trục C quay ống để thiết lập mặt phẳng uốn, trục B quay cánh tay uốn để tạo thành góc và trục A định vị giá đỡ uốn ống trục gá bên trong . Mặc dù quá trình tự động hóa này mang lại hiệu quả cao nhưng chất lượng ổn định vẫn phụ thuộc vào vật liệu, dụng cụ, cài đặt máy và phương pháp vận hành phù hợp.
Hầu hết các vấn đề về uốn ống đều thuộc bốn loại: vật liệu ống không phù hợp, dụng cụ không chính xác, cài đặt máy không ổn định và thực hành vận hành kém. Sử dụng hướng dẫn này làm tài liệu tham khảo khắc phục sự cố có cấu trúc để giảm thiểu lỗi và cải thiện hiệu suất vượt qua lần đầu.
Khiếm khuyết uốn ống | Nguyên nhân chung | Giải pháp tức thời |
Ống nhăn | Bán kính chật hẹp hoặc hỗ trợ nội bộ kém | Điều chỉnh vị trí trục gá và khuôn gạt nước |
Sụp đổ tường trong | Nhiệt độ quá cao hoặc hỗ trợ yếu | Giảm nhiệt và nâng cấp lên trục gá bóng |
Làm phẳng ống | Kích thước khuôn không chính xác hoặc lực quá mức | Khớp khuôn với OD thực tế và giảm áp suất |
Hình bầu dục quá mức | Hỗ trợ nội bộ không đủ | Sử dụng trục gá có kích thước chính xác với số lượng bóng thích hợp |
Nứt hoặc tách | Độ dẻo thấp hoặc bán kính quá chặt | Tăng bán kính uốn cong và giảm tốc độ uốn |
Làm mỏng tường quá mức | Kéo giãn thành ngoài quá mức | Sử dụng áp suất tăng và bán kính lớn hơn |
Góc uốn không chính xác | Hiệu chuẩn máy kém | Hiệu chỉnh lại bộ mã hóa và điểm dừng cơ học |
Hồi phục quá mức | Phục hồi vật liệu đàn hồi | Áp dụng uốn cong có kiểm soát dựa trên dữ liệu thử nghiệm |
Bán kính uốn không đều | Thức ăn hoặc hệ thống sưởi không ổn định | Ổn định trục cấp liệu và vùng gia nhiệt đồng đều |
xoắn ống | Căn chỉnh kém hoặc trượt kẹp | Căn chỉnh ống chính xác và tăng áp lực kẹp |
Vết xước bề mặt | Dụng cụ bẩn hoặc thô | Làm sạch và đánh bóng tất cả các bề mặt tiếp xúc |
Vết cháy | Sưởi ấm quá mức | Hạ nhiệt độ và giảm thời gian gia nhiệt |
Các nếp nhăn hầu như luôn hình thành ở bên trong chỗ uốn, nơi vật liệu chịu lực nén lớn trong quá trình uốn ống . Các nếp nhăn nhỏ ảnh hưởng đến hình dáng bề mặt, trong khi các nếp nhăn sâu có thể hạn chế dòng chảy bên trong và làm giảm độ bền của cấu trúc.
Các nguyên nhân phổ biến bao gồm: bán kính uốn cong quá nhỏ so với độ dày thành ống, ống thành mỏng không có hỗ trợ uốn ống trục gá thích hợp , vị trí trục gá không chính xác (quá xa so với tiếp tuyến uốn), khuôn gạt nước bị mòn không thể kiểm soát dòng vật liệu dư thừa, tốc độ uốn quá cao đối với vật liệu và không đủ bôi trơn giữa ống và dụng cụ.
Bắt đầu bằng cách xác minh bán kính uốn cong. Nguyên tắc chung: bán kính dưới 3 lần đường kính ngoài của ống hầu như luôn yêu cầu hỗ trợ trục gá bên trong. Tiếp theo, kiểm tra vị trí trục gá - nó phải nằm cách điểm tiếp tuyến uốn cong 1–2 mm để đỡ ống trước khi bắt đầu biến dạng.
Khuôn gạt nước phải vừa khít với khuôn uốn cong; một cạnh bị mòn hoặc tròn không thể ngăn vật liệu tụ lại. Đối với uốn thép không gỉ, sử dụng khuôn gạt nước bằng nhôm-đồng để giảm ma sát và hiện tượng lõm. Cuối cùng, giảm tốc độ uốn đối với các vật liệu có thành mỏng hoặc mềm và bôi chất bôi trơn uốn chuyên dụng lên tất cả các bề mặt tiếp xúc.
Sụp đổ thành trong nghiêm trọng hơn nếp nhăn thông thường: thành ống chìm vào trong, làm giảm đáng kể đường kính trong. Khiếm khuyết này phổ biến nhất trong các ứng dụng uốn ống thành mỏng và bán kính hẹp.
Các nguyên nhân phổ biến bao gồm nhiệt độ quá cao (đối với ống nhựa) và không đủ hỗ trợ bên trong. Áp lực tạo hình cao có thể làm vấn đề trở nên trầm trọng hơn bằng cách đẩy bức tường không được hỗ trợ vào trong.
Đối với các ống kim loại, hãy chuyển từ trục gá cắm đơn giản sang trục gá bi có 3–7 đoạn khớp nối, hỗ trợ nhiều diện tích thành bên trong hơn thông qua đường cong uốn cong. Đối với ống nhựa (PVC, PE, PP), hãy giảm nhiệt độ gia nhiệt - việc làm mềm quá mức sẽ làm mất đi độ ổn định cấu trúc của ống trước khi bắt đầu uốn. Giữ ống bên trong dụng cụ tạo hình trong quá trình làm mát để duy trì hình dạng cần thiết.
Sự làm phẳng xảy ra khi ống mất tiết diện tròn, trở thành hình bầu dục hoặc bị nén cục bộ. Khiếm khuyết làm giảm công suất dòng chảy và có thể cản trở việc lắp đặt phụ kiện thích hợp.
Các nguyên nhân phổ biến bao gồm: rãnh khuôn uốn không khớp với đường kính ngoài thực tế của ống, lực uốn hoặc tải trọng khuôn quá lớn, bán kính đường tâm chật mà không có hỗ trợ bên trong, hỗ trợ khuôn áp lực yếu, gia nhiệt quá mức đối với vật liệu nhựa và vị trí ống kém trong khuôn.
Luôn đo OD thực tế của ống trước khi chọn khuôn - kích thước ống danh nghĩa thường không phản ánh chính xác đường kính bên ngoài, đặc biệt đối với ống hàn. Giảm áp suất tạo hình nếu ống bị nén cục bộ; áp lực quá mức không cải thiện khả năng kiểm soát uốn cong. Một trục gá có kích thước phù hợp sẽ hỗ trợ bề mặt bên trong và đặc biệt quan trọng đối với việc uốn ống có thành mỏng . Luôn kiểm tra phần hoàn thiện đầu tiên trước khi bắt đầu sản xuất hàng loạt.
Độ bầu dục đo lường sự khác biệt giữa kích thước rộng nhất và hẹp nhất của mặt cắt ngang uốn cong. Một lượng nhỏ hình bầu dục là bình thường trong hầu hết các hoạt động uốn, nhưng hình bầu dục quá mức có thể gây rò rỉ, cản trở việc lắp ráp hoặc giảm định mức áp suất.
Nguyên nhân thường gặp nhất là do trục gá hỗ trợ kém hoặc cài đặt khuôn áp suất không chính xác làm biến dạng mặt cắt ngang. Kiểm tra ba thông số trục gá: kích thước (phải nhỏ hơn 3–5% so với ID ống đối với vật liệu tiêu chuẩn, 2–3% đối với thành mỏng), vị trí và số lượng bóng. Những khúc cua phức tạp hơn có thể cần thêm bi trục gá để hỗ trợ liên tục.
Khuôn ép phải dẫn ống vào chỗ uốn một cách trơn tru mà không làm nát ống. Hiệu chỉnh khuôn thường xuyên và đối với các ống kết cấu có đường kính lớn, hãy xem xét các khuôn "pinch" bên ép ống từ các bên để duy trì độ tròn. Luôn xác định giới hạn độ ôvan có thể chấp nhận được trong bản vẽ dự án - hầu hết các ứng dụng công nghiệp đều yêu cầu độ ôvan dưới 3–5% OD danh nghĩa.
Các vết nứt xuất hiện ở bên ngoài chỗ uốn cong, nơi vật liệu bị giãn ra trong quá trình tạo hình. Ngay cả những vết nứt nhỏ cũng có thể lan truyền dưới áp lực hoặc rung động trong quá trình vận hành, khiến đây trở thành một khiếm khuyết an toàn nghiêm trọng đối với hệ thống áp suất.
Các nguyên nhân phổ biến bao gồm: độ dẻo của vật liệu quá thấp so với bán kính yêu cầu, bán kính uốn cong dưới giới hạn tạo hình tối thiểu của vật liệu, tốc độ uốn quá mức tạo ra tải trọng kéo đột ngột, điều kiện sản xuất lạnh khiến vật liệu giòn dễ bị hỏng hơn, độ dày thành ống không đồng đều, nguyên liệu thô bị cũ hoặc được bảo quản không đúng cách và độ giãn bên ngoài quá mức mà không có hỗ trợ tăng cường.
Tăng bán kính uốn cong bất cứ khi nào có thể - điều này trực tiếp làm giảm sức căng lên bức tường bên ngoài. Giảm tốc độ uốn và tránh tác dụng lực đột ngột; chuyển động ổn định, có kiểm soát hỗ trợ dòng nguyên liệu ổn định. Một số kim loại có thể yêu cầu ủ hoặc làm nóng trước, nhưng phương pháp này phải phù hợp với loại vật liệu cụ thể. Luôn kiểm tra nguyên liệu thô trước khi sản xuất - ống giòn hoặc cũ có thể bị hỏng ngay cả khi cài đặt máy chính xác.
Sự mỏng đi của tường cũng xảy ra ở bên ngoài chỗ uốn cong, do vật liệu giãn ra và trở nên dài hơn trong quá trình tạo hình. Độ mỏng quá mức thường không thể nhìn thấy được và cần phải đo độ dày để phát hiện, nhưng nó tạo ra rủi ro nghiêm trọng trong hệ thống áp suất bằng cách giảm tuổi thọ mỏi và khả năng chống nổ.
Bán kính hẹp là nguyên nhân phổ biến nhất, cùng với tốc độ uốn cao và độ dẻo của vật liệu kém. Sử dụng bán kính lớn hơn khi thiết kế cho phép và áp dụng hỗ trợ tăng cường có kiểm soát - khuôn áp lực sẽ đưa thêm vật liệu vào vùng uốn cong để giảm độ giãn.
Luôn đo độ dày thành ngoài sau khi uốn thử bằng máy đo siêu âm và so sánh kết quả với yêu cầu bản vẽ. Đừng bao giờ cho rằng một khúc cua mượt mà về mặt thị giác là có thể chấp nhận được về mặt cấu trúc.
Góc uốn không chính xác sẽ gây ra các vấn đề về lắp đặt — thậm chí chênh lệch 0,5° cũng có thể làm gián đoạn toàn bộ quá trình lắp ráp. Góc cuối cùng có thể quá lớn hoặc quá nhỏ và cả hai điều kiện đều làm tăng thời gian làm lại.
Các nguyên nhân phổ biến bao gồm: thông số máy hoặc giá trị chương trình không chính xác, hiệu chuẩn máy kém của bộ mã hóa và điểm dừng, trượt ống trong khi uốn, áp suất thủy lực hoặc servo không ổn định, lỗi thiết lập của người vận hành và độ đàn hồi của lô vật liệu khác nhau.
Hiệu chỉnh hệ thống điều khiển góc trước khi sản xuất, kiểm tra bộ mã hóa, điểm dừng cơ học và điểm tham chiếu. Kẹp chặt ống trước khi uốn - ống không được xê dịch trong quá trình tạo hình. Luôn hoàn thành việc uốn thử trước các đơn đặt hàng lớn và đo góc cuối cùng sau khi ống nhả hoàn toàn khỏi khuôn. Lưu giữ hồ sơ quy trình cho các góc chung (30°, 45°, 60°, 90°) để tăng tốc độ thiết lập trong các ca sản xuất.
Hiện tượng đàn hồi xảy ra sau khi lực uốn được giải phóng, khi ống một phần trở lại hình dạng ban đầu do tính đàn hồi của vật liệu. Một ống được tạo hình tới 90° có thể hoàn thiện ở 88°, với giá trị chính xác tùy thuộc vào cường độ chảy của vật liệu, độ dày thành và bán kính uốn cong.
Kim loại có độ bền cao (thép không gỉ, thép cường độ cao) thường có độ đàn hồi lớn hơn thép nhẹ. Sử dụng uốn cong có kiểm soát để bù đắp - giá trị uốn cong được yêu cầu phải đến từ các uốn cong thử nghiệm thực tế chứ không phải ước tính chung chung. Đối với ống nhựa được gia nhiệt, giữ chi tiết trong dụng cụ tạo hình trong quá trình làm mát; phát hành sớm làm tăng khả năng phục hồi hình dạng. Tạo bảng bù đàn hồi cho từng tổ hợp vật liệu và kích thước để cải thiện khả năng lặp lại.
Bán kính uốn cong không đồng đều tạo ra đường cong không nhất quán, với một số vùng sắc nét hơn các vùng khác. Nó ảnh hưởng đến cả hình thức và độ chính xác của quá trình lắp ráp, đồng thời có thể tạo ra các điểm ứng suất cục bộ làm suy yếu chi tiết hoàn thiện.
Các nguyên nhân phổ biến bao gồm gia nhiệt không đều, chuyển động trục cấp liệu không ổn định và trượt ống trong chu kỳ. Vùng gia nhiệt phải bao phủ toàn bộ khu vực tạo hình - gia nhiệt cục bộ tạo ra độ mềm vật liệu không đồng đều và đường cong không đều. Kiểm tra xem trục tiến và trục uốn có được đồng bộ hóa trong suốt chu trình hay không; Tốc độ hỗ trợ khuôn ép phải phù hợp với vòng quay của khuôn uốn để loại bỏ lực cản. Luôn sử dụng khuôn được gia công chính xác cho bán kính đường tâm yêu cầu - việc kéo thủ công hoặc dụng cụ tạm thời hầu như luôn tạo ra các đường cong không đều.
Xoắn ống làm thay đổi hướng của mặt phẳng uốn và đặc biệt phổ biến ở các bộ phận uốn cong 3D đa mặt phẳng. Một góc uốn đúng vẫn có thể không được kiểm tra nếu đường cong quay sai hướng.
Căn chỉnh kém là nguyên nhân chính, cùng với hiện tượng trượt kẹp và dấu tham chiếu không chính xác. Căn giữa ống chính xác vào kẹp trước khi tác dụng lực và xác nhận mọi dấu tham chiếu so với bản vẽ sản xuất. Kiểm tra bề mặt kẹp xem có bị mòn hoặc nhiễm bẩn hay không - chúng phải giữ chắc ống mà không làm hỏng bề mặt. Đối với các bộ phận uốn phức tạp, hãy xem lại trình tự uốn; một trật tự khác có thể làm giảm lỗi xoay và rủi ro va chạm.
Hư hỏng bề mặt có thể xảy ra trong quá trình nạp, kẹp, uốn hoặc dỡ tải. Bộ phận này có thể đúng về kích thước nhưng khách hàng vẫn sẽ từ chối nó vì lý do hình thức bên ngoài - đặc biệt là đối với các bộ phận bằng thép không gỉ, nhôm hoặc trang trí.
Các nguyên nhân điển hình bao gồm: bề mặt khuôn gồ ghề hoặc mòn, con lăn dẫn hướng bẩn có mảnh vụn kim loại, cạnh tiếp xúc sắc bén trên dụng cụ, áp lực kẹp quá cao tạo ra vết lõm, mảnh kim loại bị mắc kẹt giữa ống và khuôn, xử lý đường ống thô và bôi trơn không đủ.
Làm sạch tất cả các bề mặt tiếp xúc trước khi sản xuất, loại bỏ phoi, bụi và cặn dầu nhờn cứng lại. Đánh bóng các bề mặt dụng cụ bị hư hỏng và thay thế các dụng cụ có vết mòn sâu. Đối với uốn thép không gỉ, không bao giờ sử dụng khuôn gạt nước bằng thép - hãy chuyển sang dụng cụ bằng nhôm-đồng để loại bỏ hiện tượng lõm và trầy xước. Giảm áp lực kẹp khi có thể: nó sẽ ngăn chuyển động mà không tạo ra vết lõm. Sử dụng màng bảo vệ hoặc miếng kẹp mềm cho ống trang trí.
Vết cháy ảnh hưởng chủ yếu đến độ cong của ống nhựa, xuất hiện dưới dạng các vùng màu vàng, nâu, bóng hoặc nóng chảy. Khiếm khuyết này thường cho thấy nhiệt độ quá cao, mặc dù vị trí đặt lò sưởi không đồng đều cũng có thể gây ra hư hỏng cục bộ.
Điều kiện gia nhiệt phải phù hợp với vật liệu cụ thể: PVC, PE và PP đều phản ứng khác nhau với nhiệt độ và thời gian tiếp xúc. Giảm nhiệt độ gia nhiệt hoặc thời gian tiếp xúc và tăng khoảng cách với nguồn sưởi nếu cần thiết. Kiểm tra cảm biến nhiệt độ thường xuyên - cảm biến không chính xác có thể hiển thị kết quả an toàn trong khi ống thực sự quá nóng. Kiểm tra ống trong chu kỳ thử nghiệm và ngừng gia nhiệt khi đạt được độ linh hoạt chính xác.
Những điều chỉnh ngẫu nhiên thường tạo ra nhiều vấn đề hơn là giải quyết được. Hãy làm theo quy trình có cấu trúc này để tìm ra nguyên nhân gốc rễ nhanh hơn:
Vị trí khiếm khuyết cung cấp manh mối ngay lập tức:
· Các khuyết tật uốn cong bên trong (nhăn, xẹp) = các vấn đề liên quan đến lực nén
· Các khuyết tật uốn cong bên ngoài (nứt, mỏng) = các vấn đề liên quan đến lực căng
· Các khuyết tật mặt cắt ngang (dẹt, hình bầu dục) = các vấn đề về dụng cụ hoặc hỗ trợ
· Vấn đề về góc = vấn đề hiệu chỉnh hoặc đàn hồi
· Các khuyết tật bề mặt = vấn đề ma sát, ô nhiễm hoặc nhiệt
Kiểm tra vật liệu ống trước: xác nhận cấp, đường kính, độ dày thành ống và điều kiện bảo quản. Tiếp theo, kiểm tra máy và dụng cụ xem có ốc vít lỏng lẻo, rò rỉ thủy lực, mài mòn và căn chỉnh kém không. Chạy thử nghiệm với mẫu vật liệu đã được xác minh khi có thể để cách ly nguồn.
Đừng bao giờ điều chỉnh mọi cài đặt cùng nhau — bạn có thể mất dấu nguyên nhân gốc rễ thực sự. Thực hiện theo thứ tự khắc phục sự cố sau:
1. 1. Xác nhận thông số kỹ thuật của đường ống phù hợp với bản vẽ
2. 2. Kiểm tra kích thước và tình trạng dụng cụ
3. 3. Xác minh sự thẳng hàng và kẹp ống
4. 4. Kiểm tra vị trí trục gá và khuôn gạt nước
5. 5. Xác nhận hiệu chuẩn máy
6. 6. Điều chỉnh cài đặt tốc độ, áp suất hoặc nhiệt
7. 7. Hoàn thành một lần uốn thử khác và kiểm tra lại

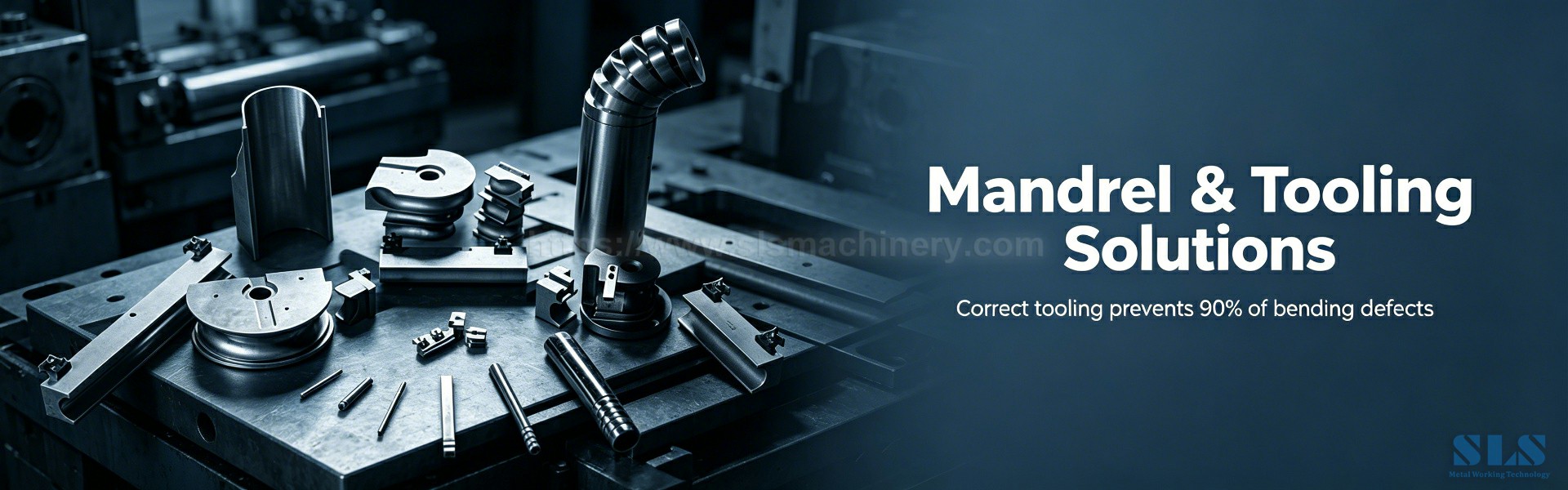

Dụng cụ chính xác sẽ hỗ trợ vật liệu qua mọi giai đoạn của chu trình chấn.
Xác minh đường kính ngoài thực tế trước khi chọn khuôn - không chỉ dựa vào kích thước danh nghĩa. Đồng thời xác nhận độ dày của tường, bán kính đường tâm yêu cầu, góc uốn, cấp vật liệu, yêu cầu bề mặt và chiều dài tiếp tuyến có sẵn. Khuôn không đúng có thể gây ra nhiều khuyết tật cùng một lúc: phẳng, nhăn, trầy xước và trượt kẹp.
Trục gá cắm phù hợp với những khúc cua ít đòi hỏi hơn với thành dày và bán kính lớn. Trục bi hỗ trợ bán kính chặt hơn và thành mỏng hơn bằng cách cung cấp hỗ trợ bên trong đa điểm. Trục gá phải phù hợp với đường kính ống bên trong và di chuyển tự do mà không có khe hở quá lớn. Vị trí của nó quan trọng như kích thước của nó - ngay cả một trục gá đúng cũng sẽ bị hỏng nếu đặt quá xa về phía sau.
Khuôn gạt nước kiểm soát lực nén vật liệu gần điểm uốn; cạnh của nó phải sắc nét và được định vị chính xác. Khuôn áp lực dẫn vật liệu vào chỗ uốn và áp suất kém tạo ra dòng vật liệu trượt hoặc không ổn định. Kiểm tra độ mòn của cả hai dụng cụ và thay thế chúng trước khi lỗi xảy ra thường xuyên.
Cài đặt máy phải phản ánh trạng thái vật liệu và hình dạng uốn cong.
Tốc độ cao có thể gây ra các vết nứt hoặc nếp nhăn do tạo ra ứng suất vật liệu đột ngột; tốc độ thấp có thể làm tăng ma sát và vết bề mặt. Sử dụng tốc độ ổn định trong toàn bộ chu trình uốn và tránh thay đổi áp suất đột ngột. Hệ thống thủy lực cần được kiểm tra thường xuyên - rò rỉ và áp suất không ổn định trực tiếp làm giảm tính ổn định khi uốn cong.
Uốn ống nhựa đòi hỏi phải gia nhiệt đồng đều và có kiểm soát trên toàn bộ khu vực uốn. Quá nóng gây cháy và sập; quá nhiệt gây ra nứt và đàn hồi quá mức. Việc làm mát cũng quan trọng không kém - giữ cho đường ống ở dạng ổn định cho đến khi hình dạng của nó ổn định.
Bôi trơn đúng cách làm giảm mài mòn dụng cụ và khả năng chống tạo hình. Chỉ bôi chất bôi trơn vào những vùng tiếp xúc cần thiết và sử dụng công thức tương thích với vật liệu đường ống cũng như các yêu cầu làm sạch ở hạ lưu. Đối với thép không gỉ, sử dụng chất bôi trơn chống ăn mòn áp suất cao để ngăn chặn bề mặt.
Kẹp phải dừng chuyển động của đường ống, nhưng áp suất quá cao sẽ gây ra vết lõm và vết lõm. Chiều dài tiếp tuyến ngắn có thể tạo ra độ bám yếu — các miếng kẹp có kết cấu đặc biệt có thể cải thiện khả năng kiểm soát mà không cần tạo thêm áp lực. Kiểm tra tâm ống trước mỗi lần uốn và sử dụng các dấu tham chiếu chính xác để giảm lỗi xoay.
Các vật liệu khác nhau đòi hỏi các phương pháp uốn khác nhau.
Thép carbon thường uốn cong có thể đoán trước được, mặc dù cường độ và độ dày thành ảnh hưởng đến độ đàn hồi. Thép không gỉ cần được bôi trơn tốt hơn và thường có độ cứng và bề mặt bị mòn cao hơn. Sử dụng các công cụ nhẵn, được đánh bóng và áp suất được kiểm soát, đồng thời theo dõi độ mỏng của thành ngoài ở những khúc cua hẹp.
Nhôm rất nhạy cảm với các vết trầy xước và vết kẹp, đồng thời các vật liệu cứng có thể bị nứt khi uốn chặt. Đồng dễ uốn cong trong hầu hết các điều kiện, nhưng các bức tường mỏng có thể sụp đổ nếu không có sự hỗ trợ thích hợp của trục gá. Sử dụng các công cụ sạch, được đánh bóng cho cả hai vật liệu và xem xét việc điều hòa vật liệu (ủ) cho các hình dạng đòi hỏi khắt khe.
Những vật liệu nhựa này phụ thuộc hoàn toàn vào việc kiểm soát nhiệt độ. PVC có thể cháy ở nhiệt độ quá cao; PE yêu cầu làm nóng lâu hơn, đều hơn; PP có khả năng phục hồi hình dạng mạnh mẽ và cần được làm mát ổn định bên trong khuôn. Tạo bản ghi thông số riêng cho từng loại và kích cỡ nhựa.
Việc kiểm tra xác nhận liệu các hành động khắc phục có thực sự hiệu quả hay không.
Sử dụng đồng hồ đo, thiết bị cố định hoặc hệ thống đo lường kỹ thuật số phù hợp và luôn đo sau khi đường ống thoát ra khỏi khuôn hoàn toàn. Ngoài ra, hãy kiểm tra độ dài tiếp tuyến và vị trí uốn cong - một góc đúng vẫn có thể có vị trí sai.
Đo đường kính ngoài tối đa và tối thiểu và tính toán độ ôvan bằng công thức tiêu chuẩn này:
Độ bầu dục (%) = (OD tối đa - OD tối thiểu) OD danh nghĩa × 100
Xác nhận kết quả so với yêu cầu của dự án. Sử dụng máy đo độ dày siêu âm để kiểm tra độ dày thành quan trọng, tập trung vào bề mặt bên ngoài của chỗ uốn cong.
Tìm kiếm các vết nứt, nếp nhăn, vết trầy xước, vết lõm và vết cháy. Kiểm tra khu vực dòng chảy bên trong khi có thể bị sập. Các ứng dụng áp suất tới hạn có thể yêu cầu thử nghiệm thủy tĩnh hoặc thử nghiệm không phá hủy, tùy thuộc vào tiêu chuẩn dự án.
Hồ sơ bài viết đầu tiên phải bao gồm: vật liệu ống và lô, ID máy, cấu hình dụng cụ, thông số uốn, điều kiện gia nhiệt, kết quả kiểm tra, hành động khắc phục và phê duyệt của người vận hành. Những bản ghi này biến kiến thức xử lý sự cố thành khả năng kiểm soát quy trình có thể lặp lại.
Chi phí phòng ngừa thấp hơn nhiều so với việc khắc phục sự cố và phế liệu lặp đi lặp lại.
Mỗi bảng thiết lập phải liệt kê các vị trí dụng cụ, thông số máy, giá trị bù đàn hồi, áp suất, tốc độ và giới hạn kiểm tra. Cập nhật trang tính sau mỗi lần cải tiến quy trình thành công.
Kiểm tra thiết bị trước mỗi ca làm việc, kiểm tra rò rỉ thủy lực, ống mềm bị hỏng, bu lông lỏng, con lăn bị mòn, khuôn dập bị hỏng, trục gá bị mòn, mức chất lỏng và chuyển động của các bộ phận quá mức. Bảo trì định kỳ cải thiện cả độ an toàn và khả năng lặp lại uốn cong.
Người vận hành nên nhận ra các tín hiệu lỗi sớm: tiếng ồn bất thường, trượt đường ống, yêu cầu lực tăng và góc thay đổi. Đào tạo thực hành giúp giảm sự phụ thuộc vào một công nhân có kinh nghiệm và cải thiện tính nhất quán khi chuyển ca.
Hoàn thành uốn thử sau mỗi thay đổi lớn — lô vật liệu mới, dụng cụ mới, bảo trì máy hoặc điều chỉnh thông số. Kiểm tra kỹ phần đầu tiên trước khi bắt đầu sản xuất hàng loạt. Bước duy nhất này ngăn chặn các lô phế liệu lớn, tốn kém.
Uốn ống thành công đòi hỏi nhiều thứ hơn là chỉ vận hành máy. Chất lượng vật liệu, tình trạng dụng cụ, độ chính xác trong thiết lập và nguyên tắc kiểm tra đều phải phối hợp với nhau — một điểm yếu trong bất kỳ lĩnh vực nào cũng có thể tạo ra nhiều lỗi.
Các nếp nhăn và xẹp thường chỉ ra các vấn đề về lực nén và hỗ trợ; các vết nứt và sự mỏng đi cho thấy ứng suất kéo quá mức; dẹt và hình bầu dục thường xuất phát từ sự hỗ trợ bên trong kém; lỗi góc thường liên quan đến lò xo hồi phục hoặc hiệu chuẩn. Sử dụng quy trình khắc phục sự cố có cấu trúc, thay đổi từng biến số một và ghi lại mọi sửa đổi thành công.

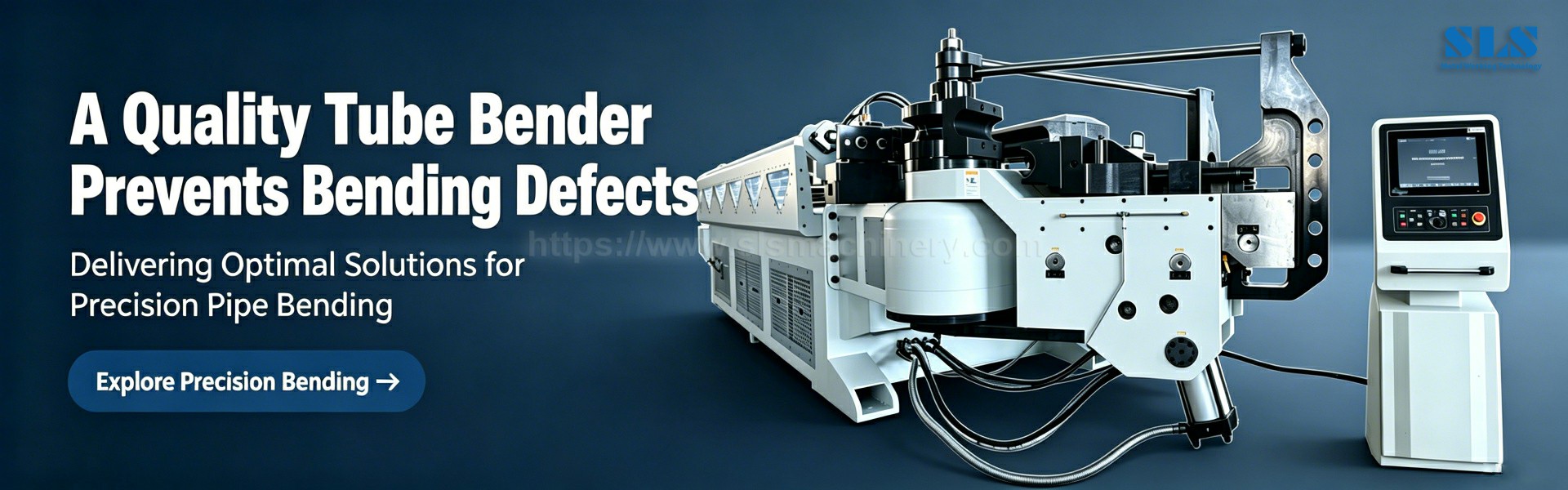

SLS Machinery sản xuất đầy đủ các dòng máy uốn ống CNC tự động với khả năng tương thích với dụng cụ đã được hiệu chuẩn trước, độ chính xác được điều khiển bằng servo và các công thức uốn có thể lập trình cho các ứng dụng ô tô, hàng không vũ trụ, HVAC, nội thất và đóng tàu. Nhóm của chúng tôi cung cấp lựa chọn công cụ toàn diện, đào tạo người vận hành và hỗ trợ sau bán hàng để giúp các nhà sản xuất giảm thiểu khuyết tật, cắt giảm tỷ lệ phế liệu và đạt được các sản phẩm uốn cong chất lượng cao, nhất quán trên quy mô lớn. Hãy liên hệ với chúng tôi để tìm giải pháp uốn ống phù hợp cho dây chuyền sản xuất của bạn.
