Bạn có bao giờ nhận thấy các cạnh gồ ghề, lởm chởm sau khi cắt ống kim loại không? Lưỡi dao không chỉ gây khó chịu về mặt thẩm mỹ — chúng còn gây ra rủi ro về an toàn, làm phức tạp quá trình lắp ráp sau đó và tăng thêm công việc hoàn thiện thứ cấp tốn kém. Nguyên nhân cốt lõi của lưỡi cắt ống nằm ở trạng thái vật liệu, thông số cắt, tình trạng dụng cụ và thiết lập máy. Hướng dẫn này giải thích lý do tại sao các gờ hình thành trên các máy cắt ống dạng cưa — từ máy cắt ống thủ công đến máy cắt ống bán tự động và máy cắt ống hoàn toàn tự động — và cách điều khiển chúng để cắt sạch hơn, an toàn hơn.

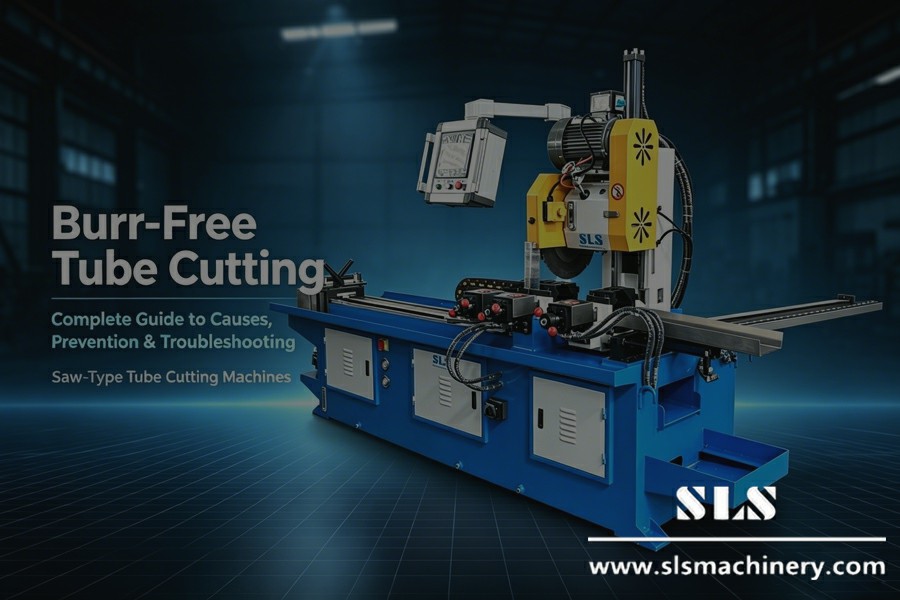

Tại SLS Machinery, máy cắt ống CNC và hệ thống cắt ống cưa nguội tròn của chúng tôi được thiết kế dựa trên các nguyên tắc cắt không có gờ: khung máy cứng, kẹp thủy lực chính xác và dụng cụ cắt lưỡi cưa HSS phù hợp . Từ ống xả ô tô đến đồ nội thất bằng thép và chế tạo HVAC, máy móc của chúng tôi mang lại những đường cắt vuông vức, mịn màng với vùng chịu ảnh hưởng nhiệt tối thiểu và không cần loại bỏ gờ thứ cấp. Hướng dẫn này trình bày các nguyên nhân, loại, phương pháp phòng ngừa và các bước khắc phục sự cố để bạn có thể tận dụng tối đa các hoạt động cắt ống của mình.
Khi một ống bị cắt, kim loại ở điểm thoát có thể bị biến dạng dẻo. Thay vì tách ra một cách rõ ràng, vật liệu sẽ giãn ra hoặc uốn cong ra ngoài, tạo thành các gờ. Điều này xảy ra do lực cắt đẩy kim loại thay vì cắt nó một cách sạch sẽ. Các ống có thành mỏng hoặc cấu trúc linh hoạt đặc biệt dễ gặp phải vấn đề này vì chúng không thể chịu được áp lực cắt tốt. Kết quả là một cạnh hoặc vạt nhô lên nhô ra khỏi bề mặt cắt. Trong quy trình cắt ống cưa nguội với lưỡi cưa HSS sắc bén , tốc độ cắt thấp và hoạt động giống như răng phay giúp giảm thiểu dòng nhựa, đó là lý do tại sao cưa nguội là tiêu chuẩn công nghiệp cho gia công ống nhạy cảm với lưỡi dao.
Cắt tạo ra nhiệt. Nếu nhiệt lượng này quá cao hoặc tập trung, nó có thể làm mềm hoặc nóng chảy một phần kim loại gần vết cắt. Vùng mềm này mất đi độ bền, khiến vật liệu chảy hoặc dính thay vì vỡ ra sạch sẽ. Quá nóng cũng gây ra quá trình oxy hóa hoặc đổi màu, khiến cạnh càng yếu đi. Khi kim loại nguội đi, nó đông cứng lại với các cạnh thô ráp, không bằng phẳng - có gờ. Không giống như cưa ma sát nóng, máy cưa nguội tròn loại bỏ vật liệu thông qua quá trình phay ở tốc độ lưỡi cắt thấp, giữ cho phôi luôn mát và ngăn ngừa vùng ảnh hưởng nhiệt tạo ra các gờ nóng chảy. Kiểm soát nhiệt thích hợp - thông qua việc sử dụng tốc độ, cấp liệu và chất làm mát chính xác - là điều cần thiết để tránh vấn đề này.
Nếu dụng cụ cắt không được gài đúng cách hoặc nếu các thông số cắt bị tắt, các gờ sẽ dễ dàng hình thành. Ví dụ, cắt quá chậm có thể gây tích tụ nhiệt quá mức, trong khi cắt quá nhanh có thể không cắt đứt hoàn toàn kim loại, để lại các cạnh thô. Tốc độ tiến dao hoặc độ sâu cắt không chính xác cũng khiến dụng cụ bị kéo hoặc kêu lạch cạch, đẩy vật liệu thay vì cắt sạch. Trên các máy được điều khiển bằng CNC, tối ưu hóa các thông số cắt — tốc độ lưỡi dao, tốc độ tiến dao và lực kẹp phù hợp với đường kính ống và độ dày thành — là tuyến phòng thủ đầu tiên chống lại sự hình thành gờ.
Lưỡi dao bị cùn hoặc mòn làm tăng ma sát và khả năng chống cắt. Nó không thể cắt xuyên qua vật liệu ống một cách trơn tru, do đó nó làm rách hoặc biến dạng cạnh. Sự mài mòn này cũng làm tăng nhiệt độ cắt, làm tăng thêm hư hỏng do nhiệt. Lưỡi dao sắc bén làm giảm gờ bằng cách thực hiện các vết cắt sạch với ít lực và nhiệt hơn. Kiểm tra thường xuyên độ sắc bén của lưỡi cưa và thay thế kịp thời là rất quan trọng để duy trì chất lượng cắt. Lưỡi HSS cao cấp có lớp phủ PVD hoặc TiN giúp kéo dài tuổi thọ sắc bén đáng kể khi cắt khối lượng lớn.
Nếu ống không được kẹp chắc chắn hoặc không ổn định trong quá trình cắt, ống có thể di chuyển hoặc rung. Sự mất ổn định này gây ra áp lực cắt và sự ăn khớp của dụng cụ không đồng đều, dẫn đến các cạnh và gờ không đều. Các ống có thành mỏng hoặc dài đặc biệt dễ bị uốn cong hoặc dịch chuyển. Hệ thống kẹp thủy lực trên máy tự động giữ ống chắc chắn trong suốt quá trình cắt, đồng thời các con lăn hỗ trợ ngăn chặn hiện tượng võng trên các phôi dài — cả hai đều cần thiết để cắt ống không có gờ . Trên các máy thủ công, người vận hành phải tác dụng lực kẹp ổn định bằng tay, đó là một lý do khiến việc kiểm soát lưỡi xay khó lặp lại hơn.
Mẹo: Thường xuyên kiểm tra độ sắc bén của lưỡi dao và duy trì tốc độ cắt thích hợp để giảm thiểu biến dạng dẻo và tích tụ nhiệt gây ra các vệt sau khi cắt ống.

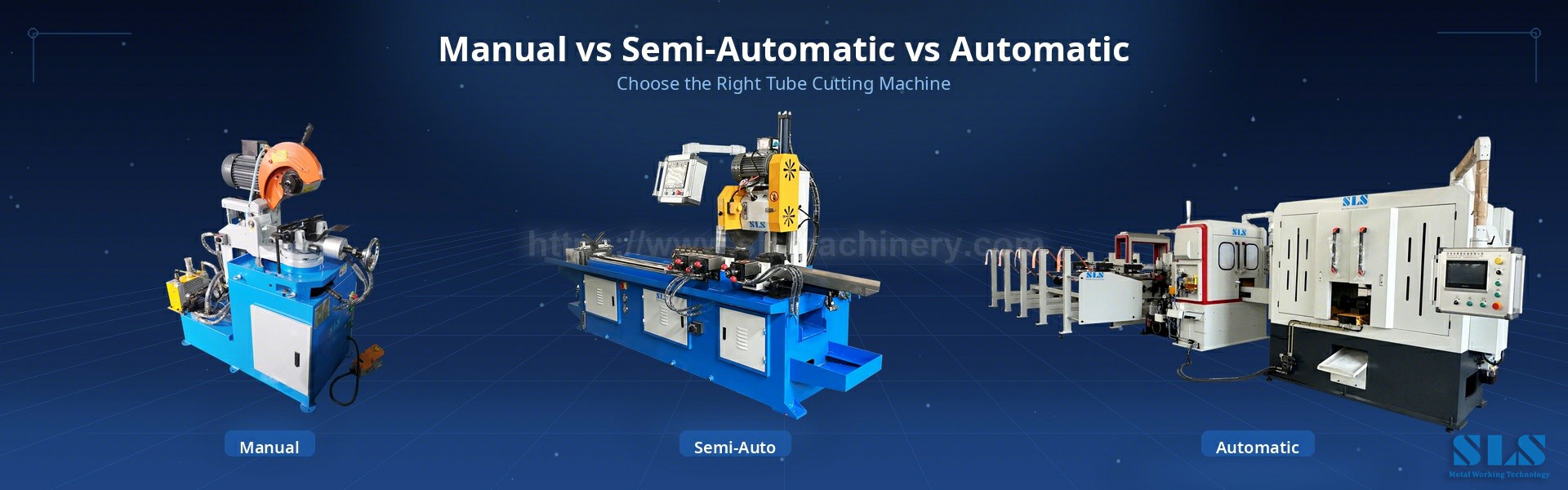

Loại máy cắt ống bạn chọn ảnh hưởng trực tiếp đến việc kiểm soát lưỡi dao, năng suất và chi phí. Máy cắt ống dạng cưa được chia thành ba loại chính - thủ công, bán tự động và hoàn toàn tự động. Hiểu được sự khác biệt của chúng sẽ giúp bạn lựa chọn thiết bị phù hợp với nhu cầu sản xuất của mình.
Máy cắt ống thủ công yêu cầu người vận hành nạp ống, kẹp phôi và hạ lưỡi cưa xuống bằng tay. Tốc độ cắt, áp suất nạp và sử dụng chất làm mát đều phụ thuộc vào kỹ năng và tính nhất quán của người vận hành.
· Ưu điểm: Chi phí ban đầu thấp nhất; xây dựng đơn giản và bảo trì dễ dàng; tính linh hoạt tối đa cho các lô nhỏ và thay đổi kích thước thường xuyên; không cần kỹ năng lập trình
· Nhược điểm: Kích thước mũi khoan thay đổi tùy theo kỹ thuật của người vận hành; tốc độ sản xuất chậm; lao động chân tay cao hơn; khó duy trì lực kẹp ổn định, làm tăng nguy cơ dịch chuyển ống và hình thành gờ
· Tốt nhất cho: Xưởng nhỏ, công việc bảo trì, chạy nguyên mẫu và thỉnh thoảng cắt các kích cỡ hỗn hợp
Bởi vì bước tiến và kẹp được điều khiển bằng tay nên máy thủ công có xu hướng tạo ra nhiều kết quả lưỡi dao thay đổi hơn — người vận hành lành nghề có thể cắt sạch nhưng khó duy trì khả năng lặp lại qua các ca làm việc.
Máy cắt ống bán tự động tự động hóa một phần của chu trình - thường là kẹp, hạ lưỡi dao hoặc dừng chiều dài - trong khi người vận hành vẫn nạp ống và kích hoạt chu trình. Điều này loại bỏ hai hành động có thể thay đổi nhất của con người: lực kẹp và cấp dao.
· Ưu điểm: Lực kẹp và cắt ổn định hơn so với máy thủ công, giảm thiểu sự biến đổi của lưỡi dao; sản lượng cao hơn với một toán tử; kẹp thủy lực hoặc khí nén ngăn cản chuyển động của ống; các điểm dừng chiều dài cải thiện độ chính xác của vị trí cắt; chi phí vừa phải
· Nhược điểm: Người vận hành vẫn phải xử lý việc bốc dỡ nên thời gian chu trình bị giới hạn bởi tốc độ của con người; kém linh hoạt hơn đối với các chương trình có nhiều độ dài phức tạp so với CNC đầy đủ; chuyển đổi hàng loạt vẫn mất thời gian
· Tốt nhất cho: Sản xuất khối lượng trung bình với kích thước ống tiêu chuẩn, xưởng sản xuất cần chất lượng ổn định mà không cần đầu tư tự động hóa hoàn toàn
Máy bán tự động là lựa chọn phổ biến nhất cho các nhà sản xuất vừa và nhỏ nâng cấp từ cắt thủ công. Với khả năng kẹp tự động và cấp lưỡi dao nhất quán, chúng đã tạo ra ít gờ hơn đáng kể so với thao tác thủ công.
Máy cắt ống tự động (và biến thể CNC của nó, máy cắt ống CNC ) xử lý toàn bộ chu trình mà không cần sự can thiệp của người vận hành: tự động nạp từ bó hoặc tạp chí, định vị chiều dài được điều khiển bằng servo, kẹp tự động, hạ lưỡi dao, cắt và xả bộ phận. Tất cả các thông số — tốc độ lưỡi cắt, tốc độ tiến dao, áp suất kẹp, lưu lượng nước làm mát — đều được lập trình và có thể lặp lại với cùng một giá trị trên mỗi chu kỳ.
· Ưu điểm: Tính nhất quán không có gờ cao nhất vì mọi thông số đều được điều khiển theo chương trình và giống hệt nhau trên mỗi lần cắt; năng suất rất cao với một người vận hành quản lý nhiều máy; cấp liệu servo và kẹp thủy lực giảm thiểu biến dạng dẻo; lập trình thay đổi chiều dài và góc trong vài giây; tích hợp với dây chuyền tự động để sản xuất khối lượng lớn
· Nhược điểm: Vốn đầu tư ban đầu cao nhất; yêu cầu kỹ năng lập trình và đào tạo người vận hành; bảo trì phức tạp hơn (hệ thống thủy lực, servo và PLC); ít kinh tế hơn cho các lô rất nhỏ
· Tốt nhất cho: Sản xuất khối lượng lớn như ống xả ô tô, khung nội thất bằng thép, linh kiện HVAC và chế tạo ống khối
Trên các máy tự động, việc cắt ống không có gờ trở thành một khả năng của máy hơn là một kỹ năng của người vận hành. Các thông số được lập trình, kẹp đồng bộ và cấp dao được kiểm soát tạo ra các vết cắt sạch nhất, lặp lại nhiều nhất trong ba loại.
Cùng một ống, lưỡi dao và vật liệu sẽ tạo ra các kết quả mài khác nhau trên các loại máy khác nhau:
· Hướng dẫn sử dụng: Các mũi khoan có thể thay đổi tùy theo kỹ thuật của người vận hành; nguy cơ chuyển động và rung ống cao nhất trong quá trình cắt
· Bán tự động: Việc kẹp nhất quán sẽ loại bỏ chuyển động của ống; sự thay đổi của lưỡi dao chủ yếu đến từ tình trạng lưỡi dao và lựa chọn tốc độ
· Tự động/CNC: Các thông số có thể lặp lại đầy đủ; Kiểm soát lưỡi dao bị hạn chế chủ yếu bởi độ sắc nét của lưỡi dao và lập trình tham số chính xác
Khi chọn máy, hãy điều chỉnh mức độ tự động hóa phù hợp với quy mô lô, yêu cầu chất lượng và ngân sách của bạn. Nhiều nhà sản xuất bắt đầu với máy bán tự động và nâng cấp lên máy tự động hoặc CNC khi khối lượng tăng lên.
Khi làm việc với các thao tác trên máy cắt ống , bạn sẽ gặp một số loại lưỡi dao. Biết từng vấn đề sẽ giúp chẩn đoán vấn đề và chọn cách khắc phục phù hợp. Dưới đây là những gờ phổ biến nhất mà bạn sẽ thấy:
Các vệt Poisson hình thành do biến dạng dẻo trong quá trình cắt. Khi dụng cụ ép lên kim loại dẻo, vật liệu sẽ chảy sang một bên, tạo ra một cạnh nổi lên dọc theo đường cắt. Những gờ này thường trông giống như những vạt mỏng, thon dài hoặc đôi môi nhô ra khỏi mép ống. Chúng thường xuất hiện trên kim loại mềm hơn hoặc thành mỏng, nơi vật liệu dễ bị giãn ra thay vì dễ vỡ.
· Xuất hiện dọc theo mép cắt
· Cánh tà mỏng, đôi khi sắc nhọn
· Do dòng nguyên liệu đi ngang
· Phổ biến hơn trong kim loại dẻo
Các vệt cuộn xảy ra khi dụng cụ cắt thoát ra khỏi vật liệu và các cạnh cong hoặc gập lại. Điều này là điển hình khi phay hoặc khoan nhưng cũng có thể xảy ra khi cắt ống nếu lưỡi dao bị kéo hoặc tốc độ tiến dao không tối ưu. Gờ trông giống như một cái môi cong nhỏ hoặc vạt đã lăn qua mép, thường dày và cứng hơn gờ Poisson.
· Cánh tà cong, mép dày
· Kết quả vật liệu kéo thoát dao
· Có thể cản trở việc lắp ráp hoặc gây thương tích
Các vệt đột phá xuất hiện khi vật liệu bị rách không đều ở lối ra cắt. Thay vì được hoàn thiện mịn màng, các cạnh trông có vẻ lởm chởm hoặc bị rách. Điều này xảy ra khi lực cắt vượt quá độ bền của vật liệu hoặc khi ống không được đỡ đúng cách khiến ống bị gãy không đều. Những gờ này thường thô và giòn và có thể tạo ra sự tập trung ứng suất ở phần hoàn thiện.
· Mép lởm chởm, rách
· Hình thức từ vết nứt vật liệu không kiểm soát được
· Thường gặp ở các ống có thành giòn hoặc thành dày
· Có thể gây ra sự tập trung ứng suất
Các vệt cắt xảy ra ở giai đoạn cuối khi bộ phận tách ra khỏi ống còn lại. Lưỡi dao có thể để lại một đường gờ nhỏ hoặc cạnh thô khi hoàn thành vết cắt. Loại lưỡi dao này đặc biệt phổ biến trong các hoạt động chia tay hoặc cắt đứt của máy . Nó thường là một cạnh nhỏ, nổi lên nhưng có thể sắc hoặc không đều nếu lưỡi dao bị cùn hoặc các thông số bị sai.
· Nằm ở đường chia tay
· Các đường gờ nhỏ hoặc các cạnh gồ ghề
· Liên kết với độ sắc bén và tốc độ của lưỡi dao
· Ảnh hưởng đến chất lượng phần cuối cùng
Mẹo: Kiểm tra kỹ loại lưỡi dao sau khi cắt. Việc kết hợp các đặc điểm của lưỡi dao với nguyên nhân của chúng giúp bạn điều chỉnh tốc độ cắt, độ sắc bén của dụng cụ hoặc khả năng kẹp để giảm chúng một cách hiệu quả.
Tốc độ cắt đóng vai trò chính trong việc hình thành gờ trong quá trình cắt ống. Nếu tốc độ quá chậm, dụng cụ sẽ tốn quá nhiều thời gian trên vật liệu, gây tích tụ nhiệt quá mức. Nhiệt này làm mềm kim loại gần vết cắt, khiến nó dễ bị nóng chảy hoặc biến dạng dẻo, dẫn đến các gờ lớn, thô ráp. Mặt khác, cắt quá nhanh có thể không cho phép dụng cụ cắt hoàn toàn thành ống một cách sạch sẽ, khiến lưỡi dao kéo hoặc xé vật liệu và tạo ra các gờ lởm chởm.
Việc tìm ra tốc độ cắt phù hợp cũng giống như đạt được 'điểm phù hợp'. Ở tốc độ này, dụng cụ sẽ cắt một cách trơn tru mà không bị quá nóng hoặc bị kéo lê. Để cắt ống cưa nguội , tốc độ bề mặt lưỡi được khuyến nghị thường là 60–120 m/phút đối với thép kết cấu và 30–50 m/phút đối với thép không gỉ austenit. Các ống có thành mỏng thường yêu cầu cấp liệu chậm hơn để tránh bị cong, nhưng tốc độ vẫn phải đủ nhanh để tránh hư hỏng do nhiệt.
Công suất cắt ảnh hưởng trực tiếp đến lượng nhiệt được tạo ra trong quá trình cắt. Công suất cao hơn có nghĩa là nhiều năng lượng được cung cấp cho ống hơn, làm nóng chảy hoặc làm mềm kim loại nhanh hơn. Mặc dù điều này giúp cắt sạch nhưng sử dụng quá nhiều năng lượng sẽ gây ra hiện tượng quá nhiệt và nóng chảy quá mức, tạo ra các gờ cứng, thô hoặc thậm chí hợp nhất một phần với mép ống.
Ngược lại, công suất thấp có thể không cắt hoàn toàn thành ống, khiến lưỡi dao đẩy hoặc xé vật liệu. Việc kết hợp đúng công suất với độ dày ống và loại vật liệu là điều cần thiết. Đối với các ống thép không gỉ có khả năng chịu nhiệt cao, công suất từ trung bình đến cao với lượng nhiệt đầu vào được kiểm soát thường hoạt động tốt nhất. Trên máy CNC, nguồn cấp dữ liệu được điều khiển bằng servo và điều khiển công suất giữ nhiệt đầu vào ổn định trong toàn bộ chu trình cắt.
Hình dạng dụng cụ rất quan trọng đối với việc cưa. Lưỡi dao có góc cào phù hợp và cạnh sắc cắt sạch sẽ, giảm thiểu biến dạng vật liệu. Để cắt thép không gỉ, lưỡi cưa sử dụng bước răng thay đổi để phá vỡ sự tích tụ nhiệt liên tục và góc nghiêng âm (-5° đến -10°) để tăng cường độ chắc chắn cho răng đồng thời giảm ma sát. Số lượng răng và không gian phoi cũng ảnh hưởng đến sự hình thành lưỡi dao: lưỡi có nhiều răng tạo ra vết cắt mịn hơn nhưng cần tốc độ cao hơn, trong khi ít răng hơn với thực quản phoi lớn hơn giúp cải thiện khả năng thoát phoi và giảm nhiệt. Hình dạng dụng cụ không đúng làm cho dụng cụ bị kéo hoặc kêu lạch cạch, đẩy kim loại sang một bên và tạo ra các gờ.
Tốc độ tiến dao kiểm soát tốc độ di chuyển của ống so với dụng cụ cắt. Tốc độ nạp quá chậm làm tăng lượng nhiệt đầu vào, có nguy cơ hư hỏng do nhiệt và có ba via lớn. Tốc độ tiến dao quá nhanh có thể gây ra vết cắt không hoàn chỉnh hoặc bỏ qua dụng cụ, dẫn đến các cạnh và gờ thô.
Tối ưu hóa tốc độ tiến dao có nghĩa là cân bằng tốc độ cắt và công suất để dụng cụ cắt hiệu quả mà không bị quá nóng hoặc bị kéo. Tăng nhẹ tốc độ tiến dao trên các ống dày có thể làm giảm sự tích tụ nhiệt, nhưng chỉ khi nguồn điện đủ để duy trì vết cắt sạch. Đối với các ống mỏng, có thể cần tốc độ tiến dao chậm hơn để tránh bị cong nhưng phải kết hợp với các dụng cụ sắc bén và khả năng thoát phoi thích hợp. Trên máy tự động, tốc độ tiến dao được lập trình cho từng vật liệu và đường kính; trên các máy thủ công, nó phụ thuộc vào mức độ ổn định của người vận hành khi hạ lưỡi dao xuống.
Mẹo: Luôn kiểm tra sự kết hợp giữa tốc độ cắt và tốc độ tiến dao trên các ống mẫu để tìm ra sự cân bằng giúp tạo ra các vết cắt sạch sẽ với các gờ tối thiểu trước khi bắt đầu sản xuất hoàn chỉnh.

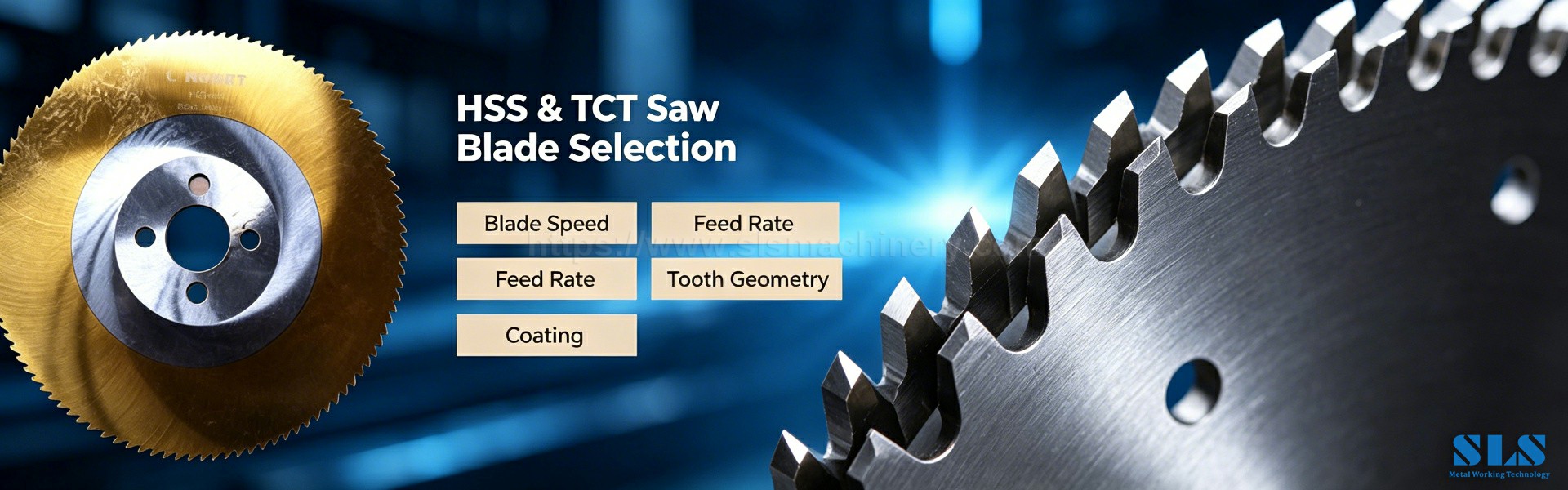

Việc lựa chọn các dụng cụ và lưỡi cắt thích hợp là rất quan trọng để giảm thiểu các gờ sau khi cắt ống. Lựa chọn phù hợp phù hợp với thông số kỹ thuật của ống và điều kiện cắt, đảm bảo vết cắt sạch hơn và ít phải xử lý sau hơn.
Đường kính lưỡi cắt ảnh hưởng đến độ ổn định cắt và sinh nhiệt. Lưỡi dao nhỏ hơn mang lại độ chính xác cho các ống mỏng hoặc đường kính nhỏ, giảm độ rung và biến dạng. Lưỡi lớn hơn phù hợp với ống dày hoặc lớn, mang lại lực cắt và độ bền cao hơn.
Loại lưỡi cắt phải phù hợp với chất liệu ống. Để cắt ống thép không gỉ , các tùy chọn lưỡi HSS có lớp phủ PVD hoặc lưỡi cưa TCT (mũi cacbua vonfram) hoạt động tốt — chúng mang lại các cạnh cắt sắc bén và chịu nhiệt, giảm thiểu các vệt do nóng chảy hoặc lem. Sử dụng sai lưỡi dao có thể làm cùn nhanh hơn hoặc tạo ra nhiệt dư thừa, dẫn đến chất lượng lưỡi cắt kém. Hình học răng mịn và thiết kế đường cắt mỏng giúp giảm lực cắt và cải thiện khả năng thoát phoi.
Lưỡi dao sắc bén cắt lát sạch sẽ, giảm lực và nhiệt. Dụng cụ xỉn màu hoặc chất lượng kém làm tăng ma sát, khiến kim loại bị rách hoặc biến dạng. Điều này dẫn đến các vệt lớn hơn, cứng hơn. Dụng cụ chất lượng cao duy trì độ sắc nét lâu hơn, đảm bảo các vết cắt đều đặn. Kiểm tra độ sắc bén của lưỡi dao thường xuyên là điều cần thiết - các dấu hiệu của sự xỉn màu bao gồm khả năng chống cắt tăng, các cạnh thô hoặc sự đổi màu. Việc mài hoặc thay thế kịp thời giúp kiểm soát được các gờ.
Vật liệu liên kết và lớp phủ giữ các hạt cắt trên lưỡi cắt và ảnh hưởng trực tiếp đến việc kiểm soát lưỡi cắt:
· Liên kết nhựa mang lại tính linh hoạt và khả năng chống va đập, tốt cho các vết cắt chính xác trên ống mỏng
· Liên kết thủy tinh cung cấp độ cứng và khả năng chịu nhiệt, lý tưởng cho các ống thép không gỉ dày hoặc cứng
· Lớp phủ PVD/TiN giảm ma sát và nhiệt, kéo dài tuổi thọ lưỡi dao và giữ cho các cạnh luôn sạch sẽ
· Lưỡi cắt bằng gốm kim loại phù hợp với kết cấu thành mỏng và ống không gỉ để có bề mặt hoàn thiện vượt trội
Lưỡi dao bị mòn làm giảm hiệu quả cắt. Chúng tạo ra nhiều nhiệt hơn và tạo áp suất không đồng đều, làm tăng kích thước lưỡi dao. Ngay cả lưỡi dao tốt nhất cũng cần được thay thế sau một số lần cắt nhất định hoặc khi hiệu suất giảm. Các dấu hiệu cần thay thế lưỡi dao bao gồm sự mòn hoặc vết nứt có thể nhìn thấy trên bề mặt lưỡi dao, hình thành gờ tăng lên mặc dù đã điều chỉnh thông số và thời gian cắt dài hơn hoặc tải động cơ cao hơn. Thay thế lưỡi dao kịp thời sẽ tránh được các vấn đề về chất lượng và việc làm lại tốn kém.
Mẹo: Luôn khớp đường kính lưỡi cắt và loại răng với kích thước và vật liệu ống của bạn, đồng thời thay lưỡi dao trước khi chúng bị cùn để giữ cho các gờ ở mức tối thiểu và vết cắt sạch sẽ.
Chất lỏng làm mát làm giảm nhiệt độ tại vùng cắt, ngăn chặn tình trạng quá nhiệt làm mềm hoặc nóng chảy các cạnh kim loại và gây ra các vệt. Chất bôi trơn còn làm giảm ma sát giữa lưỡi cưa và bề mặt ống, giảm sinh nhiệt và giúp lưỡi cưa lướt êm ái. Các phương pháp làm mát phổ biến bao gồm chất làm mát gốc nước giúp hấp thụ nhiệt nhanh, chất bôi trơn gốc dầu giúp giảm ma sát và hệ thống phun sương hoặc phun kết hợp làm mát và bôi trơn. Đối với ống thép không gỉ, chất làm mát gốc nước có chất ức chế ăn mòn hoạt động tốt. Trên nhiều thiết lập máy cắt ống , MQL (bôi trơn số lượng tối thiểu) cung cấp vừa đủ chất làm mát đến vùng cắt để các bộ phận khô, sạch.
Khi cắt ống kiểu cưa, quá trình làm mát được truyền trực tiếp đến lưỡi dao và vùng cắt. Việc cung cấp chất làm mát thích hợp có ba chức năng: bôi trơn răng của lưỡi dao, loại bỏ nhiệt từ vết cắt và đẩy phoi ra khỏi vết cắt. Các vòi làm mát phải được bố trí sao cho dòng chảy đến cả hai mặt của lưỡi dao tại điểm tiếp xúc với ống. Trên máy tự động, dòng nước làm mát được chương trình điều khiển và tự động bật khi bắt đầu mỗi lần cắt; trên máy thủ công, người vận hành mở và đóng van, điều này có thể dẫn đến việc làm mát không ổn định. Nguồn cung cấp chất làm mát đầy đủ, ổn định giúp giữ nhiệt độ lưỡi dao ở mức thấp, duy trì độ sắc bén của răng và giảm các gờ do làm mềm nhiệt.
Hệ thống làm mát cần được chăm sóc thường xuyên để duy trì hiệu quả:
· Kiểm tra mức và nồng độ nước làm mát trước mỗi ca
· Làm sạch vòi phun và bộ lọc để tránh tắc nghẽn làm ảnh hưởng đến vùng cắt
· Thay thế chất làm mát đúng lịch - chất làm mát bị ô nhiễm hoặc xuống cấp làm mất hiệu suất làm mát và bôi trơn
· Kiểm tra máy bơm và ống mềm xem có bị rò rỉ hoặc mòn không
· Sử dụng chất làm mát phù hợp cho vật liệu ống - ví dụ chất làm mát gốc nước có chất ức chế ăn mòn cho thép không gỉ
Trên các máy có băng tải phoi hoặc khay thu gom phoi, hãy đổ sạch và vệ sinh chúng thường xuyên để phoi không làm nhiễm bẩn chất làm mát hoặc cản trở quá trình kẹp.
Mẹo: Thường xuyên kiểm tra và bảo trì hệ thống làm mát, đồng thời điều chỉnh loại và lưu lượng chất làm mát phù hợp với vật liệu ống để giảm thiểu các gờ và cải thiện chất lượng cắt.
Một cách hiệu quả để giảm gờ sau khi cắt ống là sử dụng phương pháp cắt nhiều giai đoạn. Thay vì thực hiện một lần cắt, quy trình này được chia thành các bước cắt thô và hoàn thiện. Đường cắt thô sẽ loại bỏ hầu hết vật liệu một cách nhanh chóng nhưng có thể để lại vết gờ. Sau đó, quá trình hoàn thiện sẽ tinh chỉnh cạnh, loại bỏ hoặc giảm thiểu các vệt bằng cách áp dụng đường cắt nhẹ hơn. Cách tiếp cận theo giai đoạn này giúp ích vì quá trình hoàn thiện sử dụng ít lực và nhiệt hơn, giảm biến dạng dẻo và hư hỏng do nhiệt. Ví dụ: trước tiên, cắt một ống thép không gỉ dày ở tốc độ cao hơn, sau đó thực hiện đường hoàn thiện chậm hơn, chính xác hơn, có thể mang lại cạnh sạch hơn với ít gờ hơn.
Việc tích hợp các trạm làm sạch ống vào dây chuyền sản xuất giúp cải thiện đáng kể việc kiểm soát lưỡi xay. Những máy này sử dụng bàn chải mài mòn, dụng cụ quay hoặc đầu mài nhẵn được điều khiển bằng CNC để loại bỏ các gờ một cách nhất quán và nhanh chóng. Tự động hóa giúp giảm lao động thủ công, tăng tốc độ xử lý và đảm bảo chất lượng lặp lại. Sau khi cắt, các bộ phận có thể đi qua trạm mài bavia nơi các gờ được làm nhẵn mà không làm hỏng bề mặt ống hoặc thay đổi kích thước - đặc biệt có lợi cho sản xuất khối lượng lớn, nơi việc mài bavia thủ công sẽ tốn thời gian và không nhất quán.
Các đặc tính vật liệu như độ cứng, độ dẻo và độ dẫn nhiệt ảnh hưởng đến sự hình thành lưỡi dao. Tối ưu hóa quy trình nâng cao bao gồm việc giám sát các đặc tính này và điều chỉnh các thông số cắt cho phù hợp. Ví dụ, thép không gỉ có độ bền cao và xu hướng làm cứng đòi hỏi tốc độ tiến dao và tốc độ cắt khác với ống nhôm. Bằng cách sử dụng cơ sở dữ liệu vật liệu, người vận hành có thể điều chỉnh các thông số như tốc độ, công suất và tốc độ nạp cho từng mẻ vật liệu, giảm thiểu các gờ. Việc giám sát liên tục cũng giúp phát hiện sự hao mòn của dụng cụ hoặc những thay đổi về chất lượng vật liệu, đưa ra các điều chỉnh kịp thời để duy trì vết cắt không có gờ.
Việc tiêu chuẩn hóa các quy trình cắt đảm bảo kiểm soát lưỡi dao nhất quán trong suốt quá trình sản xuất. Việc ghi lại tốc độ cắt, tốc độ tiến dao, loại dụng cụ và phương pháp làm mát được tối ưu hóa tạo ra tài liệu tham khảo đáng tin cậy cho người vận hành. Các giao thức tiêu chuẩn làm giảm sự biến đổi do kinh nghiệm của người vận hành hoặc sự khác biệt của máy gây ra. Một nhà máy cắt các kích cỡ ống khác nhau có thể có các bộ thông số cụ thể cho từng đường kính và loại vật liệu, giúp giảm thiểu việc thử và sai sót. Việc thường xuyên xem xét và cập nhật các quy trình này dựa trên phản hồi và dữ liệu mới giúp duy trì kết quả chất lượng cao, không có gờ.
Mẹo: Thực hiện cắt nhiều giai đoạn kết hợp với các giao thức mài mòn tự động và tiêu chuẩn hóa để giảm thiểu tối đa các gờ và cải thiện chất lượng cắt ống.
Đầu tiên, hãy kiểm tra kỹ mũi khoan để xác định loại của nó:
· Vệt Poisson: Các vạt mỏng, sắc do vật liệu bị giãn sang một bên trong quá trình cắt
· Vằn cuộn: Các cạnh dày, cong do lưỡi dao kéo ở lối ra cắt
· Gờ vỡ: Lởm mép, rách mép do vật liệu bị đứt gãy không đều
· Vằn cắt: Các đường gờ nhỏ ở đường phân khuôn do lưỡi dao bị cùn hoặc tốc độ không phù hợp
Biết loại lưỡi dao giúp xác định thông số hoặc công cụ nào cần điều chỉnh.
Tốc độ và bước tiến là đòn bẩy chính để kiểm soát lưỡi dao:
· Nếu lưỡi dao lớn và trông có vẻ nóng chảy, tốc độ cắt hoặc bước tiến có thể quá chậm, gây ra hiện tượng quá nhiệt — tăng tốc độ lên một chút hoặc điều chỉnh bước tiến
· Nếu lưỡi sắc và mỏng, tốc độ có thể quá cao, không cho phép tách toàn bộ vật liệu - tốc độ thấp hơn
· Trên máy tự động, kiểm tra xem tốc độ cấp liệu được lập trình có phù hợp với đường kính lưỡi dao và độ dày thành ống không
· Trên các máy thủ công, huấn luyện người vận hành cách hạ lưỡi dao ở tốc độ ổn định, đều đặn thay vì ép lưỡi dao đi qua
Luôn kiểm tra các điều chỉnh trên ống phế liệu trước khi sản xuất.
Các vấn đề về lưỡi dao là nguyên nhân thường gặp gây ra ba via khi cắt bằng cưa:
· Kiểm tra lưỡi dao xem có răng xỉn màu, vết nứt, sứt mẻ hay răng bị mất không
· Kiểm tra xem lưỡi dao có chạy đúng không - lưỡi dao bị cong hoặc vênh cắt không đều và tạo ra các gờ nặng ở một bên
· Kiểm tra việc lắp lưỡi dao: trục chính lỏng hoặc mặt bích bị mòn sẽ gây ra rung động và chảy ra ngoài
· Kiểm tra căn chỉnh lưỡi cắt vuông góc với trục ống; một lưỡi dao nghiêng tạo ra những vết cắt có góc cạnh và nặng
· Sử dụng lưỡi cắt có số lượng răng phù hợp với độ dày thành ống
Chuyển động hoặc rung động trong quá trình cắt gây ra các cạnh và gờ không đều. Sử dụng kẹp chắc chắn để giữ chắc ống, đỡ ống dài hoặc mỏng để tránh bị uốn cong, kiểm tra xem kẹp không làm biến dạng ống và tránh siết quá chặt có thể làm nát ống có thành mỏng. Phôi ổn định cho phép dụng cụ cắt sạch mà không cần đẩy hoặc làm rách vật liệu. Trên các máy hoàn toàn tự động, việc đồng bộ hóa kẹp thủy lực và cấp liệu servo mang lại độ ổn định cần thiết để cắt ống không có gờ . Trên các máy thủ công, luôn kiểm tra xem kẹp đã được siết chặt hoàn toàn trước khi bắt đầu cắt.
Dụng cụ bị mòn hoặc hư hỏng làm tăng sự hình thành gờ. Kiểm tra lưỡi dao thường xuyên xem có bị xỉn màu, nứt hoặc sứt mẻ không; thay lưỡi dao trước khi chất lượng cắt giảm đáng kể; kiểm tra các bộ phận của máy như vòi làm mát và bề mặt kẹp xem có bị hư hỏng hoặc bụi bẩn không; và duy trì hệ thống làm mát để đảm bảo điều kiện cắt ổn định. Bảo trì thường xuyên sẽ ngăn ngừa các vấn đề về lưỡi dao không mong muốn và kéo dài tuổi thọ của dụng cụ.
Mẹo: Giữ nhật ký khắc phục sự cố để theo dõi các loại gờ, các thay đổi tham số và kết quả; điều này giúp nhanh chóng xác định các giải pháp hiệu quả và duy trì quá trình sản xuất không có gờ.
Để đạt được kết quả không có gờ trong cắt ống đòi hỏi phải hiểu rõ các nguyên nhân chính như biến dạng vật liệu, nhiệt và mài mòn dụng cụ. Tối ưu hóa tốc độ cắt, công suất và độ sắc bén của dụng cụ giúp giảm đáng kể sự hình thành lưỡi dao. Bảo trì thường xuyên và điều chỉnh thông số chính xác đảm bảo chất lượng và hiệu quả ổn định. Việc áp dụng các biện pháp thực hành tốt nhất, chẳng hạn như kẹp và làm mát thích hợp, sẽ cải thiện năng suất và độ hoàn thiện của cạnh.
SLS Machinery sản xuất đầy đủ các hệ thống máy cắt ống - từ các mẫu máy cắt ống thủ công và máy cắt ống bán tự động đến máy cắt ống tự động và các trung tâm máy cắt ống CNC với cưa cắt bay tốc độ cao - được thiết kế để cắt các ống thép carbon, thép không gỉ, nhôm và đồng không có gờ, có độ chính xác cao. Máy của chúng tôi có khung gang cứng, kẹp thủy lực, điều khiển độ dài có thể lập trình và công cụ lưỡi cưa HSS phù hợp , phục vụ các ngành công nghiệp ô tô, HVAC, nội thất, xây dựng, đóng tàu và dầu khí trên toàn thế giới. Hãy liên hệ với SLS Machinery ngay hôm nay để có giải pháp cắt ống giúp giữ cho các cạnh của bạn luôn sạch sẽ và quá trình sản xuất của bạn luôn trôi chảy.
Video về dây chuyền sản xuất cắt ống: cắt, vát cạnh và làm mờ hoàn toàn tự động.
