Mỗi ống được lấy ra từ máy cắt laze , cưa nguội hoặc những chiếc lá cắt rời có cạnh sắc, gờ nhỏ và đầu vuông không hoàn hảo. Cho dù bạn uốn cong, hàn, loe hay đẩy nó vào khớp nối, vết cắt thô đó sẽ làm hỏng bộ phận hoặc làm chậm dây chuyền. Vát mép ống và mài nhẵn ống là hai thao tác làm sạch phần cuối - nhưng chúng không giống nhau và việc trộn lẫn chúng sẽ gây ra các khuyết tật trong mối hàn, rò rỉ phốt và phải làm lại. SLS Machinery chế tạo máy vát mép và vát mép ống cho cả dây chuyền sản xuất một đầu và hai đầu; hướng dẫn này giải thích chính xác khi nào bạn cần từng cái.
Vát ống cắt một góc xiên có kiểm soát ở đầu ống thay vì để lại một góc nhọn 90°. Máy vát mép dẫn động một hạt dao cacbua hình nón hoặc góc cạnh xung quanh đầu, loại bỏ vật liệu để tạo thành một góc xiên nhẵn 30°–45° trên đường kính ngoài (OD) , đường kính trong (ID) hoặc cả hai trong một lần.
Tại sao vát? Góc xiên thực hiện ba công việc cùng một lúc. Đầu tiên, nó tạo ra một rãnh chữ V để mối hàn có thể xuyên thấu hoàn toàn – nếu không có rãnh này, mối hàn chỉ ăn vào bề mặt và nứt khi chịu ứng suất. Thứ hai, nó hoạt động như một đầu dẫn để ống trượt vào các phụ kiện, kẹp và khớp nối thủy lực mà không bịt kín. Thứ ba, nó loại bỏ các cạnh sắc làm đứt tay người vận hành. phổ biến Các góc vát là 30° đối với ống thủy lực ISO/JIS, 37,5° đối với các mối nối loe SAE và 45° đối với việc chuẩn bị mối hàn thông thường.
Việc mài nhẵn ống sẽ loại bỏ các mảnh rách nhỏ - được gọi là gờ - cắt các lá trên ID, OD và mặt cắt. Những gờ siêu nhỏ này trông vô hại nhưng có các vòng chữ O, làm xước các bộ phận tiếp xúc, vướng vào trục tâm trong quá trình uốn và gây ra vết cắt trong quá trình xử lý.
Không giống như vát cạnh, việc mài nhẵn không làm thay đổi hình dạng ống. Nó làm vuông góc phần cuối, chải sạch các cạnh và để lại một khuôn mặt phẳng, sạch sẽ. Các gờ ID là loại nguy hiểm nhất trong ống thủy lực và khí nén vì chúng bị đứt và làm nhiễm bẩn mạch chất lỏng; Các gờ OD gây ra các vấn đề về lắp đặt; các mũi khoan có lỗ chéo gần các cổng khoan là khó tiếp cận nhất. Trong thực tế, một máy mài ba via dạng ống hiện đại sẽ làm sạch ID và OD trong một chu kỳ 3–15 giây.
Diện mạo | Ống vát | Gỡ lỗi ống | Mục tiêu |
Thay đổi hình học | Cắt góc xiên 30°–45° | Đầu lá phẳng | Hình dạng so với sạch sẽ |
Loại bỏ vật liệu | Độ sâu tường 0,5×, được kiểm soát | Nhẹ, chỉ có cạnh | Bảo tồn bức tường |
Mục đích điển hình | Chuẩn bị mối hàn, hàn chì, cường độ mối nối | An toàn, bảo vệ kín, lắp đặt | Sử dụng hạ lưu |
Khi được yêu cầu | Trước khi hàn, loe, uốn | Ngay sau khi cắt | Luôn luôn sau khi cắt |
Máy móc | Máy vát mép đơn/hai đầu | Trạm gỡ lỗi tự động | Thường kết hợp |
Hầu hết các dây chuyền sản xuất thực sự cần cả hai: việc mài giũa xảy ra trước tiên để làm sạch vết cắt, sau đó vát cạnh để thêm góc xiên. Một máy vát mép và gỡ lỗi kết hợp thực hiện cả hai việc trong một chu trình.
Dũa cầm tay, máy mài góc và dụng cụ mài giũa quay hoạt động tốt cho các nguyên mẫu, nhưng về khối lượng, chúng bị mất bốn điểm: độ sâu và góc vát không nhất quán, 30–60 giây mỗi đầu, sự mệt mỏi của người vận hành và nguy cơ chấn thương do các lưỡi dao bay. Một máy vát mép và vát mặt ống chuyên dụng sẽ kẹp chi tiết và cấp liệu cho đầu chính xác, giữ độ lặp lại ±0,02 mm trên hàng nghìn chi tiết.
Vận hành kép ID và OD là bước nhảy vọt về năng suất lớn nhất: thay vì hai đường chuyền, đầu vát cả hai cạnh trong một chu kỳ 3–5 giây, điều này rất quan trọng đối với ống có thành mỏng nơi các vệt tự động hình thành ở cả hai bên.

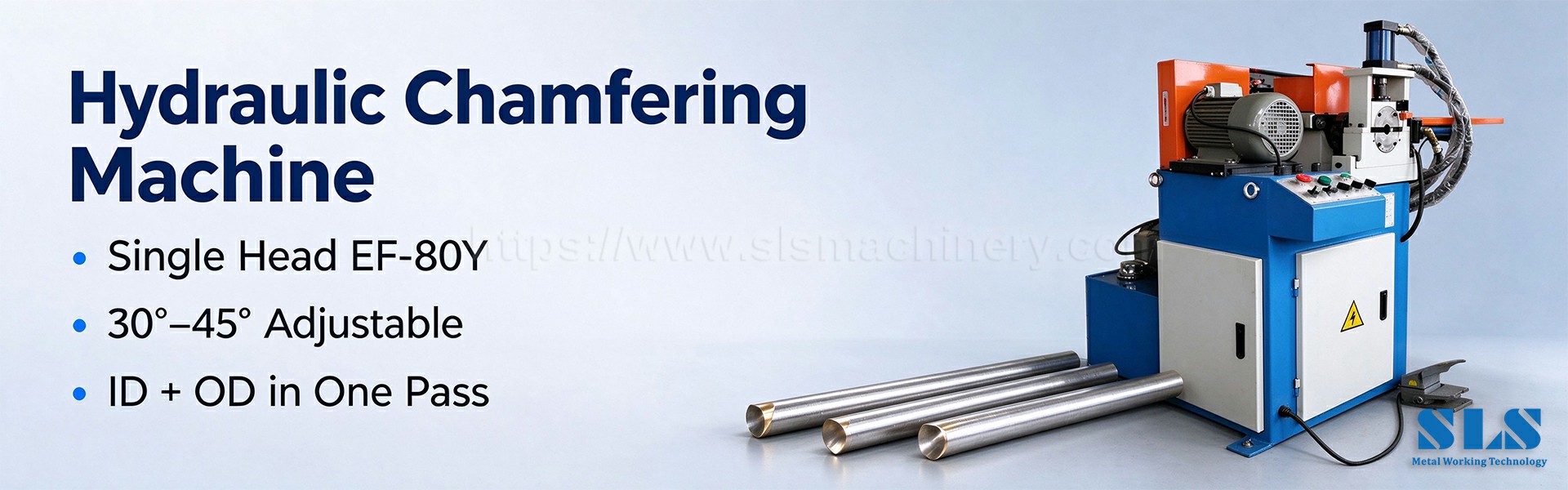

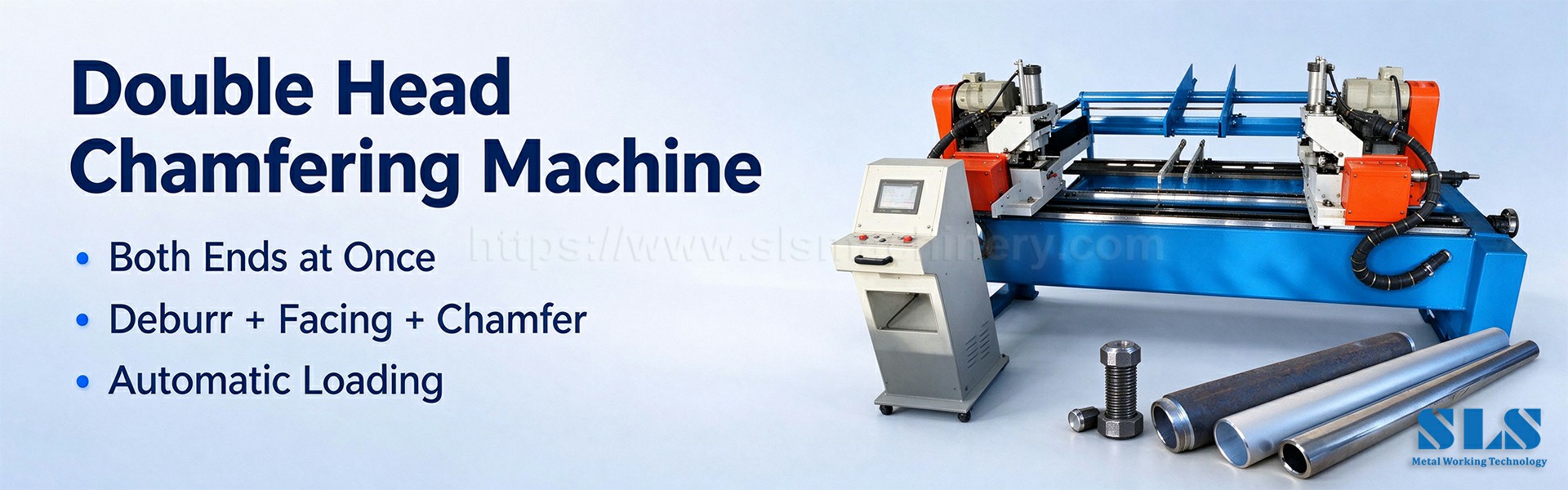

Máy vát cạnh một đầu xử lý một đầu trong mỗi chu kỳ — lý tưởng cho các hoạt động chạy ngắn, nguyên mẫu và đường kính hỗn hợp. Máy vát mép hai đầu nghiền cả hai đầu trong cùng một chu trình, tăng gần gấp đôi thông lượng cho sản xuất ống, trục, con lăn và dây chuyền thủy lực khối lượng lớn. Hệ thống vát cạnh nội tuyến và tự động bắt vít trực tiếp vào các đường cắt, với khả năng tải, kẹp và dỡ tải tự động — tiêu chuẩn cho các nhà máy ô tô, HVAC và nội thất.
Điều chỉnh máy phù hợp với (1) đường kính ống và độ dày thành - thành mỏng cần cấp liệu được điều khiển bằng servo để tránh sập, thành dày cần đầu cứng và mô-men xoắn cao hơn; (2) vật liệu - thép không gỉ và thanh cứng cần hạt dao cacbua và bước tiến chậm hơn, nhôm cần hình học làm sạch phoi; (3) âm lượng - âm lượng thấp phù hợp với thiết bị một đầu bán tự động, âm lượng cao sẽ hoàn trả cho dòng hai đầu hoặc nội tuyến trong vòng vài tháng; (4) các bộ phận của tương lai — chọn công cụ mô-đun để cùng một loại máy có thể xử lý các tia sáng, hạt và góc xiên.
Hỏi: Sự khác biệt giữa vát mép và mài nhẵn là gì?
Đáp: Vát mép cắt một góc xiên 30°–45° có kiểm soát ở đầu ống để hàn, loe hoặc lắp ráp. Việc mài nhẵn loại bỏ các cạnh rách sắc còn sót lại bằng cách cắt mà không làm thay đổi hình dạng ống. Hầu hết các dây chuyền sản xuất đều cần cả hai.
Hỏi: Một máy có thể làm được cả hai việc không?
Đ: Vâng. hiện đại Các máy vát mép ống có đầu kép thực hiện vát mép ID, vát OD, vát mặt đầu và vát mép nhẹ trong một chu trình duy nhất.
Hỏi: Tôi nên sử dụng góc xiên nào để hàn?
A: 30°–37,5° là tiêu chuẩn cho ống kết cấu và thủy lực; 45° là phổ biến đối với đường ống có đường kính nhỏ. Khớp góc với quy trình hàn của bạn (WPS).
Hỏi: Chu trình vát cạnh tự động nhanh như thế nào?
Đáp: Chu kỳ thông thường chạy từ 3–15 giây mỗi lần kết thúc. Máy hai đầu hoàn thiện cả hai đầu trong cùng một cửa sổ, nhanh hơn khoảng 50–100% so với vận hành một đầu.
Hỏi: Máy vát mép có thể xử lý những vật liệu nào?
Đáp: Thép cacbon, thép không gỉ, nhôm, đồng, đồng thau và titan - miễn là cấp độ hạt dao và tốc độ nạp phù hợp với hợp kim.
Hỏi: Tại sao các đầu ống thủy lực vẫn bị rò rỉ sau khi vát cạnh?
Trả lời: Thông thường là do các gờ ID chưa được loại bỏ hoàn toàn hoặc độ sâu vát vượt quá một nửa độ dày thành và làm suy yếu chỗ bịt kín. Sử dụng đầu ID+OD tác động kép và đặt điểm dừng độ sâu.
Q: Đầu đơn hay đầu kép?
A: Đầu đơn dành cho lô nhỏ và đường kính đa dạng. Đầu kép giúp sản xuất ổn định trong thời gian dài khi cả hai đầu đều cần độ hoàn thiện như nhau.
Câu hỏi: Làm cách nào để bảo trì dụng cụ vát cạnh?
Trả lời: Các phần chèn được lập chỉ mục hoặc thay thế khi bề mặt bị mòn; giữ cho kẹp sạch sẽ, bôi trơn các phiến kính và kiểm tra độ vuông góc bằng ống tham chiếu mỗi ca.
Vát mép và mài bavia giải quyết hai vấn đề khác nhau: vát mép định hình phần cuối để hàn và lắp ráp, mài nhẵn làm sạch nó để đảm bảo an toàn và bịt kín. Thực hiện tốt cả hai việc trên cùng một máy là sự khác biệt giữa một dây chuyền sản xuất trơn tru và một bàn làm lại. SLS Machinery thiết kế và chế tạo các máy vát mép ống một đầu và hai đầu , trạm mài bavia tự động và dây chuyền hoàn thiện nội tuyến, với dụng cụ tùy chỉnh cho ống không gỉ, thép cacbon, nhôm và đồng. Liên hệ với chúng tôi về kích thước ống, vật liệu và bản vẽ chuẩn bị cuối cùng của bạn - chúng tôi sẽ đề xuất đầu, góc và thời gian chu kỳ phù hợp.
