Mọi ống mềm trong ô tô, thiết bị HVAC hoặc hệ thống thủy lực đều phải ở đúng vị trí được đặt. Nếu nó trượt, chất làm mát sẽ bị rò rỉ, áp suất giảm và thiết bị sẽ dừng hoạt động. Bộ phận lặng lẽ thực hiện được điều này thường là một vòng nhỏ nhô lên gần cuối ống - một hạt. kết hạt ống là một trong những hoạt động phổ biến nhất được thực hiện bởi máy tạo hình đầu ống và đó là lý do khiến các ống mềm luôn bị khóa tại chỗ dưới độ rung, nhiệt và áp suất.
Máy tạo hình đầu ống định hình lại phần cuối của ống kim loại chỉ bằng một hành trình hoặc một chu trình tạo hình ngắn. Tùy thuộc vào dụng cụ, cùng một loại máy có thể mở rộng, thu nhỏ, loe, tạo hạt, mặt bích, vát cạnh hoặc đóng đầu ống. Tính linh hoạt đó khiến nó trở thành thiết bị cốt lõi cho dây chuyền xử lý ống kim loại trong ô tô, HVAC, điện lạnh, thủy lực, y tế và sản xuất đồ nội thất.
Trong hướng dẫn này, chúng tôi giải thích tạo hạt ống là gì, các quy trình tạo hình đầu cuối chính hoạt động như thế nào, nên chọn vật liệu và biên dạng hạt nào cũng như cách chọn máy tạo hình đầu ống phù hợp cho sản xuất của bạn. SLS Machinery cung cấp đầy đủ các loại máy tạo hình đầu ống - từ các máy đơn trạm đến dây chuyền CNC nhiều trạm - được thiết kế để mang lại các dạng đầu cuối nhất quán, có thể lặp lại với thời gian thiết lập tối thiểu.
Kết cườm dạng ống tạo thành một vòng tròn hoặc hạt nổi lên ở bên ngoài ống, thường cách đầu ống vài mm. Hạt này hoạt động như một thanh chống tuột: khi một ống trượt qua đầu ống, nó sẽ dừng lại trên hạt và một chiếc kẹp đặt phía sau hạt sẽ khóa ống vào đúng vị trí. Điểm dừng cơ học này giúp ống không bị tuột ra dưới áp suất tăng đột biến, độ rung hoặc chu kỳ nhiệt.
Hạt có hai dạng phổ biến:
• Hạt tròn có tiết diện cong. Chúng tập trung lực kẹp trong một khu vực nhỏ hơn và lý tưởng để giữ ống áp suất thấp đến trung bình trong đường ống làm mát, chân không và nhiên liệu ô tô.
• Các hạt phẳng trải đều áp lực kẹp trên một bề mặt rộng hơn. Chúng làm giảm nguy cơ hư hỏng ống và cải thiện tính toàn vẹn của vòng đệm dưới áp suất cao hơn, đó là lý do tại sao chúng phổ biến trong các hệ thống thủy lực và khí nén.
Một hạt đôi - hai vòng nhô lên ở cùng một đầu - được sử dụng khi cần giữ thêm hoặc khi ống dài và nặng. Kích thước hạt, chiều cao và vị trí phải phù hợp với đường kính trong của ống và vị trí kẹp; nếu không khớp có thể bị rò rỉ hoặc ống có thể bị lỏng theo thời gian.

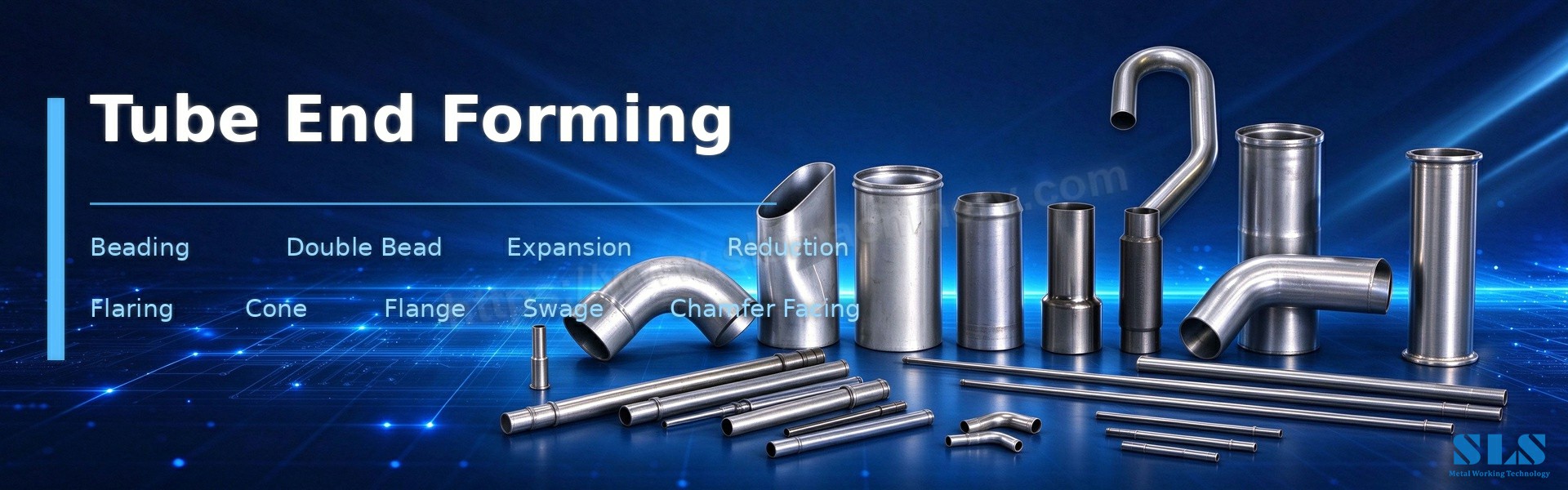

Máy tạo hình đầu ống có thể tạo ra hầu hết mọi dạng đầu ống cần thiết để lắp ráp. Bốn quy trình cốt lõi là mở rộng, thu nhỏ (chuyển đổi), làm loe và kết hạt.

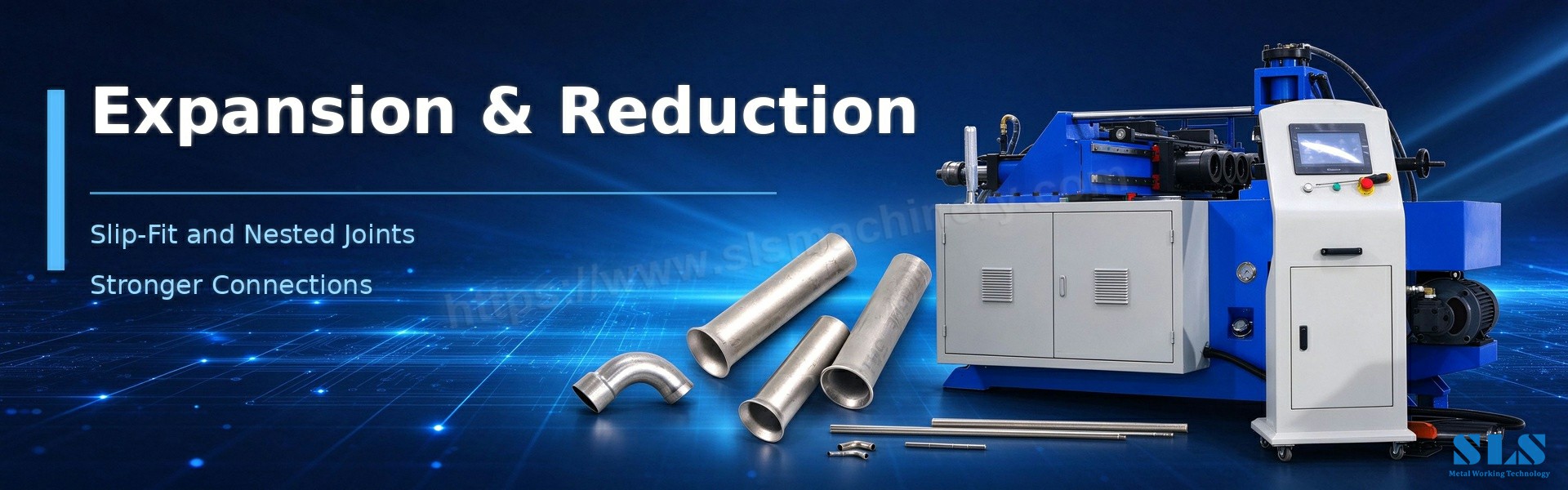

Sự giãn nở của ống làm tăng đường kính ngoài của đầu ống. Một trục gá hoặc chày được dẫn vào ống, đẩy các thành ống ra ngoài để ống có thể trượt qua bộ phận khác hoặc lắp vào một tấm. Sự giãn nở làm mỏng bức tường một chút khi kim loại căng ra, do đó mức độ giãn nở phải được kiểm soát. Nó được sử dụng rộng rãi trong các bộ trao đổi nhiệt, dây chuyền làm lạnh và các bộ phận nội thất bằng kính thiên văn.
Giảm ống , còn được gọi là chuyển đổi ống , làm giảm đường kính bên ngoài của đầu ống để nó có thể lồng vào bên trong một ống hoặc bộ phận nhỏ hơn. Vật liệu được nén vào trong, thực sự làm dày thành ở phần bị thu hẹp và tăng cường độ bền cho khớp. Hình thành Swage là phổ biến trong các đường dẫn nhiên liệu, ống thủy lực, hệ thống ống xả và bất kỳ kết nối lồng nhau nào không nên dựa vào các phụ kiện bổ sung.

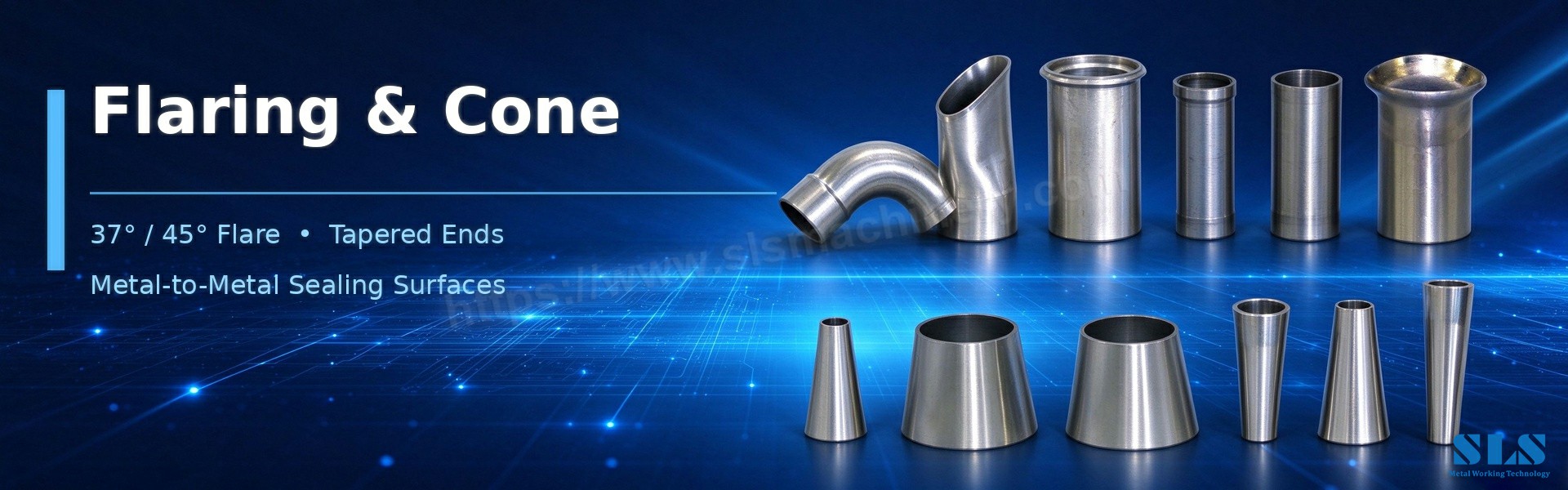

Ống loe định hình lại phần cuối hướng ra ngoài theo một góc chính xác - thường là 37 độ (JIC/DIN), 45 độ (SAE) hoặc 60 độ (hệ mét). Hình nón loe kết hợp với khớp nối nén để tạo ra vòng đệm kim loại với kim loại mà không cần miếng đệm hoặc vòng chữ O. Flaring là tiêu chuẩn trong dây chuyền phanh ô tô, HVAC và điện lạnh vì nó tạo ra một con dấu đáng tin cậy, có thể tái sử dụng. Góc loe phải khớp chính xác với khớp nối; quá dốc hoặc quá nông và mối nối sẽ bị rò rỉ.
Kết cườm dạng ống , như được mô tả ở trên, tạo ra vòng nâng lên để giữ ống. Đây là dạng kết thúc nhanh nhất và phổ biến nhất cho cụm ống mềm.
Bảng dưới đây so sánh bốn quy trình:
Quá trình | Mục đích | Độ dày của tường | sử dụng điển hình | Sự liên quan |
Mở rộng ống | Tăng OD để chống trượt | Giảm | Trao đổi nhiệt, làm lạnh | Phù hợp với ống / tấm bên ngoài |
Giảm ống (chuyển đổi) | Giảm OD cho lồng nhau | tăng | Đường nhiên liệu, thủy lực, ống xả | Ống bên trong / lồng vào nhau |
ống loe | Tạo nón bịt kín | Thay đổi tối thiểu | Dây phanh, HVAC | Phụ kiện nén |
Kết cườm bằng ống | Vòng giữ ống định hình | Thay đổi tối thiểu | Ống làm mát, đường chân không | Ống + kẹp |
Ngoài bốn quy trình cốt lõi, máy tạo hình đầu ống còn tạo ra một số hình dạng khác quan trọng trong quá trình lắp ráp:

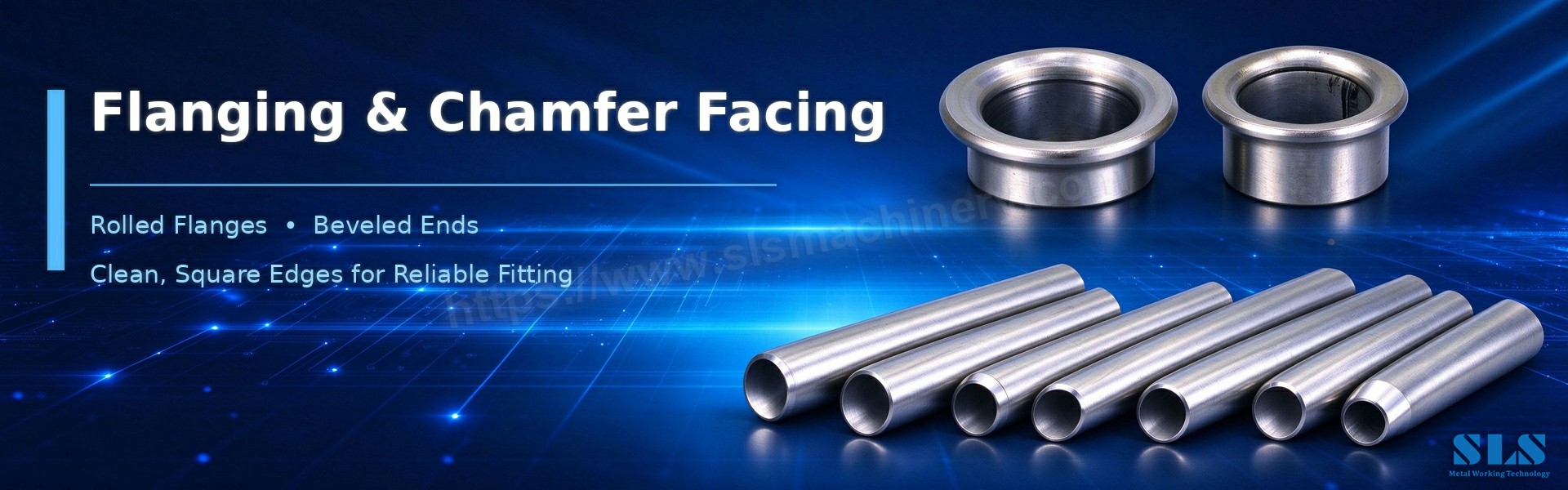

• Mặt bích ống uốn cong phần cuối ra ngoài để tạo thành mặt bích, tạo bề mặt phẳng cho các mối nối bằng bu lông hoặc hàn. Mặt bích là phổ biến trong đường ống, ống dẫn HVAC và các cụm kết cấu.
• Mặt vát giúp loại bỏ cạnh sắc ở đầu ống và tạo ra bề mặt sạch. Đầu vát giúp lắp vào các phụ kiện dễ dàng hơn, bảo vệ các vòng đệm trong quá trình lắp ráp và cải thiện việc chuẩn bị mối hàn.
• Việc đóng cuối bịt kín hoàn toàn đầu ống. Nó được sử dụng cho chân đồ nội thất, vỏ bảo vệ và các sản phẩm mà đầu mở không được chấp nhận.
• Sự xáo trộn làm dày thành ống cục bộ ở phần cuối, tạo ra mặt cắt chắc chắn hơn cho các mối nối ren hoặc áp suất cao.
• Tạo khía và tạo hình tạo thêm các kiểu kẹp hoặc mặt cắt đặc biệt cho đầu ống cho các ứng dụng cụ thể.
Nhiều máy hiện đại là các thiết bị có nhiều trạm: chúng thực hiện hai hoặc nhiều thao tác theo trình tự - ví dụ: giảm, đốt và tạo hạt cho khớp nối ống xả trong một chu trình duy nhất. Dụng cụ đa trạm là lý do khiến một máy tạo hình đầu ống có thể thay thế một số máy ép chuyên dụng trong xưởng.
Có hai phương pháp chính để tạo thành hạt:
Tạo hình Ram là phương pháp nhanh, khối lượng lớn. Ống được kẹp vào vị trí trong khi một cú đấm mở rộng đẩy bức tường ra ngoài, sau đó cú đấm thứ hai làm giảm phần cuối trở lại đường kính thí điểm, để lại một hoặc nhiều hạt. Tạo hình Ram có thể tạo ra hạt đôi trong một chu kỳ duy nhất và là lựa chọn tiêu chuẩn cho dây chuyền sản xuất ô tô và HVAC, nơi chi phí truyền động theo thời gian chu kỳ.
Tạo hình cuộn bên trong định hình hạt bằng cách tạo áp lực dọc trục thông qua hàm kẹp có răng cưa để cuộn vật liệu ống vào trong. Quá trình này chậm hơn quá trình tạo hình ram, nhưng nó tạo ra dung sai rất chặt chẽ và mặt cắt hạt mịn, đồng đều. Tạo hình cuộn bên trong được ưu tiên cho các ứng dụng y tế, hàng không vũ trụ và các ứng dụng khác trong đó kích thước chính xác và chất lượng bề mặt là rất quan trọng.
Các kỹ thuật khác bao gồm tạo hình quay và định cỡ dao phân đoạn. Tạo hình quay sử dụng khuôn quay hoặc con lăn để định hình phần cuối xung quanh chu vi; Định cỡ dao được phân đoạn sử dụng một bộ khuôn tách đóng xung quanh ống để mở rộng hoặc thu nhỏ nó. Cả hai đều hữu ích cho đường kính lớn hơn và hình dạng phức tạp.
Sự lựa chọn giữa các phương pháp này phụ thuộc vào khối lượng sản xuất, yêu cầu về độ chính xác, vật liệu và chi phí dụng cụ. Khối lượng lớn và nhiều hạt tạo điều kiện thuận lợi cho việc hình thành ram; dung sai chặt chẽ và các vật liệu mỏng manh ưu tiên tạo hình cuộn bên trong hoặc tạo hình quay.
Việc tạo hạt và tạo hình đầu ống được sử dụng ở bất cứ nơi nào mà ống mềm, khớp nối hoặc ống khác phải kết nối chắc chắn:
• Ô tô: làm mát, nhiên liệu, chân không, phanh và điều hòa không khí. Các đầu dạng hạt giữ ống tản nhiệt ở đúng vị trí và ngăn chặn rò rỉ trong hệ thống khí thải và chất lỏng. Máy nhiều trạm tạo thành các khớp nối ống xả, đường ray nhiên liệu và đường dây AC.
• HVAC và điện lạnh: ống đồng và nhôm được đốt và đính cườm cho các thiết bị ngưng tụ, thiết bị bay hơi và bộ trao đổi nhiệt. Các đầu loe tạo ra các kết nối môi chất lạnh chống rò rỉ.
• Hệ thống thủy lực: các đầu được đính hạt và uốn cong giúp ngăn ống bị tuột ra dưới áp suất cao. Các hạt phẳng phân bổ lực kẹp đều và giảm hư hỏng ống.
• Hàng không vũ trụ: các đầu ống có hạt được sử dụng trên các đường dẫn chất lỏng áp suất thấp (dưới khoảng 250 psi) — lỗ thông hơi của bình nhiên liệu, đường hồi trọng lực và đường xả dầu — nơi một ống cao su trượt qua hạt và được kẹp phía sau nó.
• Thiết bị y tế: tạo hình cuộn bên trong tạo ra các hạt chính xác trên các ống truyền chất lỏng nhỏ, nơi độ sạch và kiểm soát kích thước là rất quan trọng.
• Đồ nội thất và thiết bị thể dục: các đầu ống mở rộng, thu nhỏ và đóng giúp chân ghế, khung giường và thiết bị tập thể dục trông sạch sẽ, hoàn thiện mà không cần thêm nắp.
• Thiết bị gia dụng: cườm tăng cường ống thoát nước trong máy giặt và máy rửa chén, đồng thời ngăn ngừa rò rỉ khí trong đường ống phân phối.
Vật liệu và độ dày thành ống xác định hoạt động tạo hình cuối nào là an toàn và cần phải sử dụng dụng cụ nào.
• Đồng và nhôm có tính dẻo và dễ tạo hình. Chúng phổ biến trong HVAC, điện lạnh và làm mát ô tô. Một ống đồng thành mỏng thường có thể mở rộng đường kính từ 15–20 phần trăm; nhôm cần dụng cụ sạch sẽ, đánh bóng để tránh trầy xước và vết kẹp.
• Thép không gỉ mang lại độ bền và khả năng chống ăn mòn nhưng cứng lại nhanh chóng. Nó cần lực tạo hình cao hơn, dụng cụ chính xác và kiểm soát cẩn thận để tránh nứt. Độ giãn nở an toàn điển hình là 5-10% đối với tường dày.
• Đồng thau và titan được sử dụng trong các sản phẩm chuyên dụng cần độ bền và khả năng chống ăn mòn. Chúng yêu cầu dụng cụ phù hợp và tốc độ tạo hình chậm hơn.
• Thép cacbon là vật liệu chính trong xây dựng và chế tạo. Nó hình thành có thể dự đoán được, nhưng hành vi chính xác phụ thuộc vào độ dày và cấp độ của tường.
Các bức tường mỏng có nguy cơ bị tách ra trong quá trình giãn nở hoặc tạo thành các hạt và bị nhăn trong quá trình thu nhỏ. Tường dày cần nhiều lực hơn nhưng chịu được hình dạng sâu hơn. Theo quy định, các hạt trên ống có thành mỏng phải nông và dụng cụ phải phù hợp với đường kính ống và độ dày thành ống thực tế - không bao giờ chỉ có kích thước danh nghĩa.
Việc lựa chọn máy bắt đầu từ những bộ phận bạn thực sự sản xuất chứ không phải từ danh mục máy.
• Máy xử lý đơn chuyên dụng thực hiện một thao tác — tạo hạt, loe hoặc thu gọn. Chúng đơn giản hơn, rẻ hơn và dễ bảo trì hơn, đồng thời phù hợp với việc sản xuất khối lượng lớn ở dạng một đầu.
• Máy kết hợp (nhiều trạm) xử lý một số nguyên công với dụng cụ có thể hoán đổi cho nhau. Chúng tiết kiệm không gian sàn, giảm thời gian chuyển đổi và phù hợp với các cửa hàng vận hành nhiều bộ phận khác nhau theo lô nhỏ hơn.
Khi so sánh máy, hãy nhìn vào:
• Đường kính ống và độ dày thành ống tối đa
• Lực tạo hình (trọng tải) và đó là thủy lực, khí nén hay điện phụ trợ
• Số lượng trạm và tốc độ thay dao
• Thời gian chu kỳ và liệu máy có thể được liên kết với bộ nạp tự động hay không
• Hệ thống điều khiển: Máy CNC nhiều trạm lưu trữ các chương trình cho từng bộ phận, giúp cải thiện khả năng lặp lại giữa các ca
• Chất lượng dụng cụ: khuôn thép cứng kéo dài hơn và có khả năng chịu đựng tốt hơn
Khối lượng sản xuất cũng quan trọng. Các dòng sản lượng lớn được hưởng lợi từ tự động hóa và chu kỳ nhanh chóng; cửa hàng việc làm được hưởng lợi từ tính linh hoạt và thay đổi công cụ nhanh chóng. Một nhà cung cấp đáng tin cậy phải cung cấp hỗ trợ kỹ thuật, dịch vụ thiết kế dụng cụ và đào tạo. Yêu cầu tài liệu tham khảo và nghiên cứu điển hình từ ngành của bạn.
Việc thêm hạt dạng ống vào hoạt động của máy tạo hình đầu ống sẽ mang lại những lợi ích có thể đo lường được:
• Ít bộ phận hơn: hạt là một điểm dừng cơ học tích hợp nên kẹp và bộ điều hợp có thể được đơn giản hóa hoặc loại bỏ.
• Lắp ráp nhanh hơn: ống trượt vào, chạm vào hạt và được kẹp - việc căn chỉnh là tự động.
• Khả năng giữ tốt hơn: khóa cơ giữ dưới áp suất tăng đột biến, độ rung và sự giãn nở nhiệt.
• Dung sai chặt chẽ hơn: dụng cụ chính xác giữ cho chiều cao và vị trí của hạt nhất quán, điều này rất quan trọng khi hạt phải phù hợp với đường kính trong của ống.
• Chi phí thấp hơn: một máy nhiều trạm thay thế nhiều máy ép, giảm nhân công và cắt giảm phế liệu.
• Độ tin cậy cao hơn: ít điểm hỏng hóc hơn có nghĩa là ít rò rỉ hơn, ít yêu cầu bảo hành hơn và ít thời gian ngừng hoạt động hơn tại hiện trường.
Trả lời: Kết cườm ống là một quá trình tạo hình đầu cuối nhằm tạo ra một vòng nổi lên gần đầu ống kim loại. Vòng hoạt động như một điểm dừng cơ học giúp ống không bị trượt ra ngoài và một chiếc kẹp đặt phía sau hạt sẽ khóa ống vào đúng vị trí.
Trả lời: Máy tạo hình đầu ống có thể mở rộng, giảm (vòng), loe, hạt, mặt bích, vát, đóng, đảo lộn và định hình các đầu ống. Máy nhiều trạm thực hiện một số thao tác này trong một chu kỳ.
Đáp: Ống loe tạo ra một hình nón có góc cạnh (37°, 45° hoặc 60°) bịt kín khỏi khớp nối nén. Kết cườm dạng ống tạo ra một vòng nâng lên để giữ ống có kẹp. Flaring dành cho các con dấu kim loại với kim loại; kết cườm là để giữ ống.
Đáp: Chúng là cùng một quá trình. Chuyển đổi ống là sự giảm cơ học của đường kính đầu ống để nó nằm bên trong một bộ phận nhỏ hơn. Nó làm dày bức tường cục bộ và tăng cường sức mạnh cho khớp.
Đáp: Sử dụng một hạt đôi khi một hạt đơn không cung cấp đủ khả năng giữ — ví dụ: trên các ống dài hoặc nặng hoặc trong các ứng dụng có độ rung mạnh hoặc lực kéo cao.
Trả lời: Đồng và nhôm là những chất dẻo nhất và dễ hình thành. Thép không gỉ cứng lại và cần nhiều lực hơn; Thép không gỉ có thành mỏng nên được tạo hình bằng phương pháp tạo hình cuộn hoặc quay bên trong để tránh nứt.
Trả lời: Chọn tạo hình ram để sản xuất khối lượng lớn, tốc độ và nhiều hạt trong một chu kỳ. Chọn tạo hình cuộn bên trong khi bạn cần dung sai chặt chẽ, biên dạng hạt mịn và vật liệu có thành mỏng hoặc mỏng.
Trả lời: SLS Machinery cung cấp máy tạo hình đầu ống đơn và đa trạm, thiết kế dụng cụ tùy chỉnh và hỗ trợ kỹ thuật. Các máy xử lý việc giãn nở, thu nhỏ, loe, tạo hạt, tạo mép và vát cạnh cho ống đồng, nhôm, thép và không gỉ — với điều khiển CNC cho kết quả chất lượng cao, có thể lặp lại.
Kết cườm dạng ống trông giống như một chi tiết nhỏ, nhưng nó là sự khác biệt giữa kết nối bền vững và kết nối bị hỏng trên hiện trường. Cho dù bạn cần mở rộng cho các mối nối vừa khít, giảm thiểu cho các kết nối lồng nhau, loe cho các vòng đệm chống rò rỉ hay tạo hạt để giữ ống, máy tạo hình đầu ống bên phải sẽ biến đầu ống trơn thành một khớp nối chính xác, đáng tin cậy — chỉ trong vài giây.
Bắt đầu với bộ phận: vật liệu, độ dày thành, loại mối nối và khối lượng sản xuất. Sau đó, kết hợp máy, dụng cụ và biên dạng hạt với các yêu cầu đó. Với thiết bị và quy trình phù hợp, việc tạo hình đầu ống trở thành một trong những hoạt động nhanh nhất, có thể lặp lại nhiều nhất trên dây chuyền của bạn.
SLS Machinery chế tạo các máy tạo hình đầu ống nhằm chính xác cho mục đích này — từ máy tạo hình một trạm nhỏ gọn đến dây chuyền CNC nhiều trạm có cấp liệu tự động. Các kỹ sư của chúng tôi giúp bạn chọn quy trình, thiết kế dụng cụ và thiết lập máy cho kích thước và vật liệu ống của bạn. Liên hệ với SLS Machinery để thảo luận về các yêu cầu tạo hình đầu ống của bạn và nhận được giải pháp phù hợp với hoạt động sản xuất của bạn.
