Trong kỷ nguyên điện toán dựa trên AI, các trung tâm dữ liệu mật độ cao đang chuyển sang làm mát bằng chất lỏng như một cách thiết thực duy nhất để xử lý nhiệt. Trọng tâm của mọi hệ thống làm mát bằng chất lỏng CDU (Bộ phân phối chất làm mát) là Manifold—một thành phần quan trọng giúp phân chia và phân phối chất làm mát đồng đều đến từng máy chủ. Chất lượng sản xuất của nó quyết định trực tiếp đến độ tin cậy của toàn bộ hệ thống làm mát. Các phương pháp chế tạo truyền thống thường có hiệu quả thấp, chất lượng không đồng đều và tốn thời gian hoàn thiện thứ cấp. Bài viết này tập trung vào máy siết cổ ống - còn được gọi là máy đục lỗ và gấp mép ống - do SLS Machinery chế tạo . Chúng tôi sẽ phân tích cách thức hoạt động của nó, lý do tại sao nó là nhân tố thay đổi cuộc chơi và cách nó cung cấp cho các nhà sản xuất ống làm mát bằng chất lỏng một con đường thực tế để sản xuất có thể mở rộng, có độ chính xác cao.
1. Manifold: 'Trung tâm nước' không thể thiếu trong Hệ thống làm mát bằng chất lỏng CDU
Giới thiệu: Tại sao uốn nhôm đòi hỏi nhiều thứ hơn là một chiếc máy

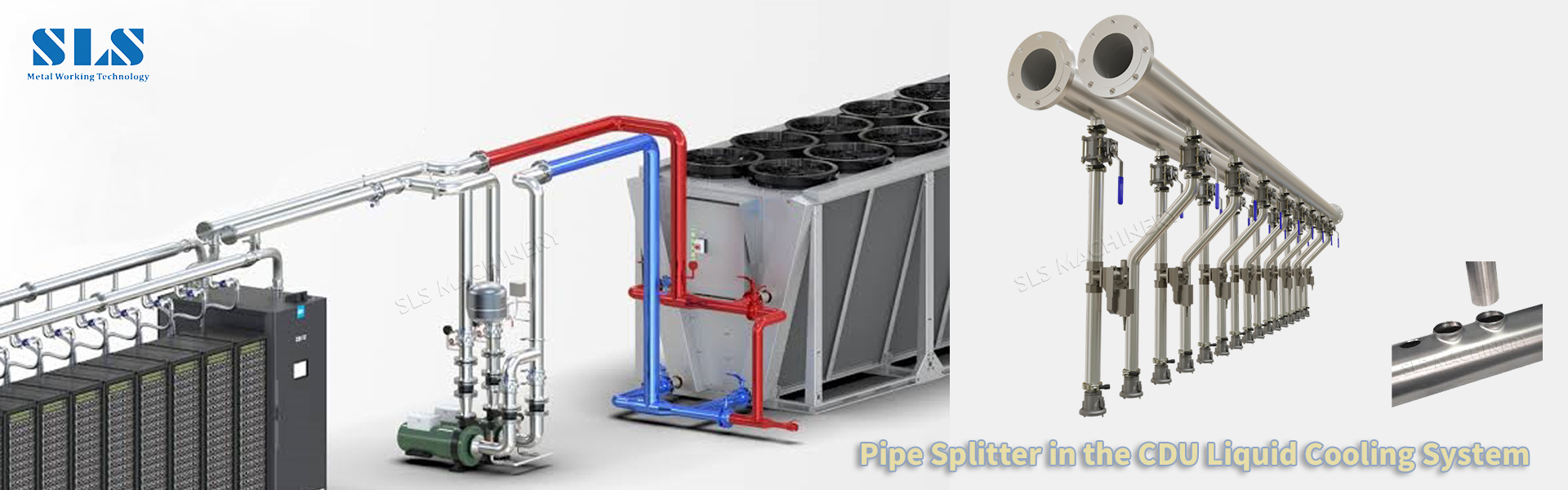

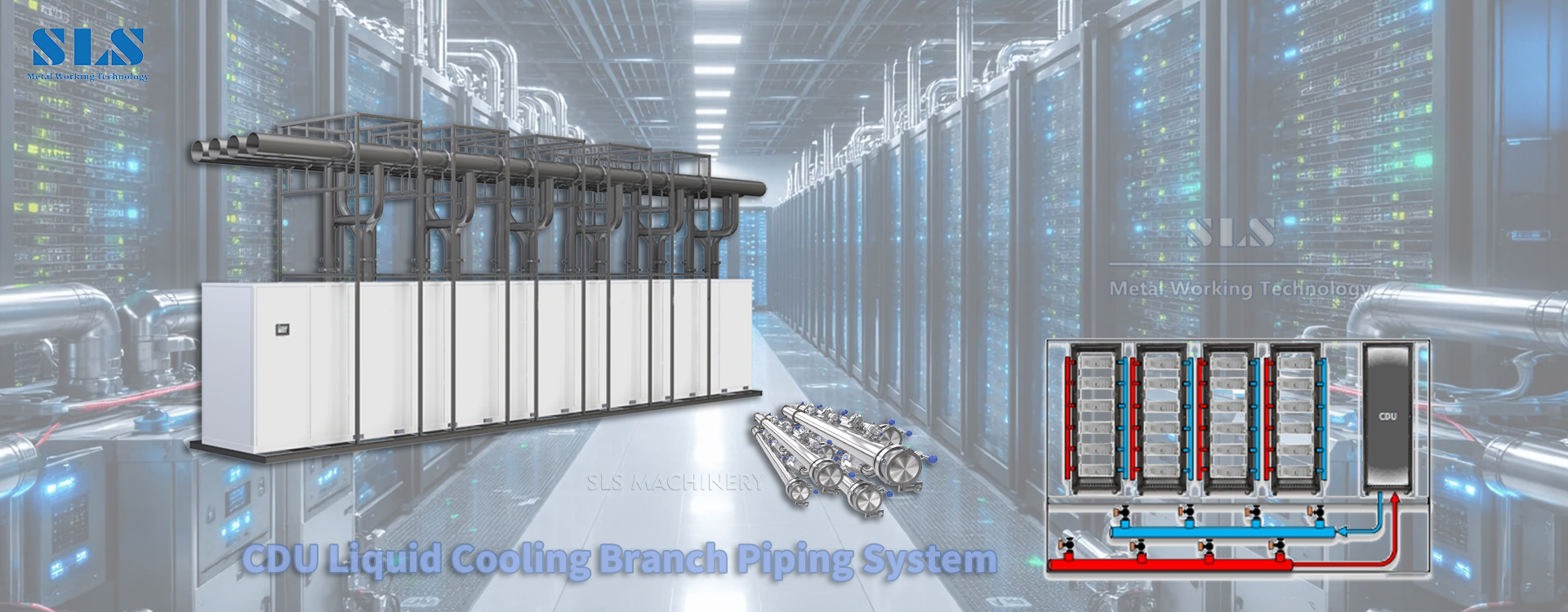

Trong hệ thống làm mát bằng chất lỏng CDU, Manifold—còn được gọi là đầu cắm hoặc bộ phân phối—chịu trách nhiệm lấy chất làm mát từ CDU và phân phối đều đến các tấm lạnh trên mỗi máy chủ. Nó thường được tạo thành từ hai ống chính song song: một để phân phối chất làm mát ra ngoài và một để thu dòng nước ấm trở lại. Bằng cách tạo nhiều cửa ra nhánh dọc theo các đường ống chính này, Manifold đạt được sự phân phối dòng 'một vào, nhiều ra'.
Chất lượng của Manifold ảnh hưởng trực tiếp đến hai số liệu hiệu suất quan trọng:
Tính nguyên vẹn của bịt kín và khả năng chịu áp lực , phụ thuộc vào chất lượng của mối nối nhánh—liệu lỗ có nhẵn, không có vết nứt và có mặt bích đồng đều hay không.
Tính đồng nhất của dòng chảy trên các nhánh , phụ thuộc vào độ chính xác của vị trí và khoảng cách giữa các lỗ.
Hai yếu tố này chính xác là lý do khiến máy siết cổ ống hoạt động vượt trội. Đối với các nhà sản xuất tập trung vào sản xuất đa tạp CDU hoặc chế tạo đa tạp nói chung , thiết bị này nhanh chóng trở nên không thể thiếu.
2. Máy đóng ống: Một công cụ được xây dựng có mục đích để phân nhánh đa dạng
2.1 Máy đóng ống là gì?
Máy siết cổ ống (đôi khi được gọi là máy siết cổ ống hoặc máy đục lỗ ống ) là một thiết bị chế tạo ống tự động được thiết kế đặc biệt để tạo các kết nối nhánh trên ống kim loại. Trong một chuỗi liên tục, nó thực hiện ba thao tác trên ống cơ sở (thường là đồng, thép không gỉ hoặc nhôm):
Đấm lỗ
Viền (tạo thành môi nhô lên xung quanh lỗ)
Cắt mặt bích để có bề mặt mịn
Kết quả là một 'lỗ cổ' đã hoàn thiện, sẵn sàng để nối các ống nhánh. Đây là lý do tại sao máy còn được gọi là máy đục lỗ ống, , máy tạo hình nhánh ống , hoặc máy tạo hình mối nối ống —tất cả đều mô tả cùng một khả năng cốt lõi.
2.2 Cách thức hoạt động: Đùn và Khoan
Máy siết cổ ống của SLS Machinery sử dụng hệ thống ép đùn : một công cụ đẩy kim loại từ bên trong ống ra ngoài để tạo thành vòng cổ. Điều này về cơ bản khác với phương pháp thay thế truyền thống— khoan ống thủy lực hoặc khoan chữ T tiêu chuẩn.
Đùn: Kim loại chảy dẻo, duy trì cấu trúc hạt liên tục. Mặt bích được tạo hình nhẵn, không có gờ và không có vết nứt nhỏ. Đây thực sự là công nghệ đột ống ít chip và tạo hình nguội tốt nhất. Nó đã sẵn sàng để hàn hoặc kết nối mà không cần hoàn thiện thêm.
Khoan chữ T: Đây là một quá trình cắt. Nó loại bỏ vật liệu, để lại vết cắt và ứng suất dư. Có thể xảy ra các vết nứt nhỏ, làm ảnh hưởng đến khả năng bịt kín lâu dài và độ bền áp suất theo thời gian.
Đối với các hệ thống làm mát bằng chất lỏng, nơi mà ngay cả những rò rỉ nhỏ cũng có thể gây ra thiệt hại nghiêm trọng, thì quy trình phân nhánh ống đùn rõ ràng là ưu việt hơn.
3. Dòng sản phẩm cốt lõi của SLS Machinery

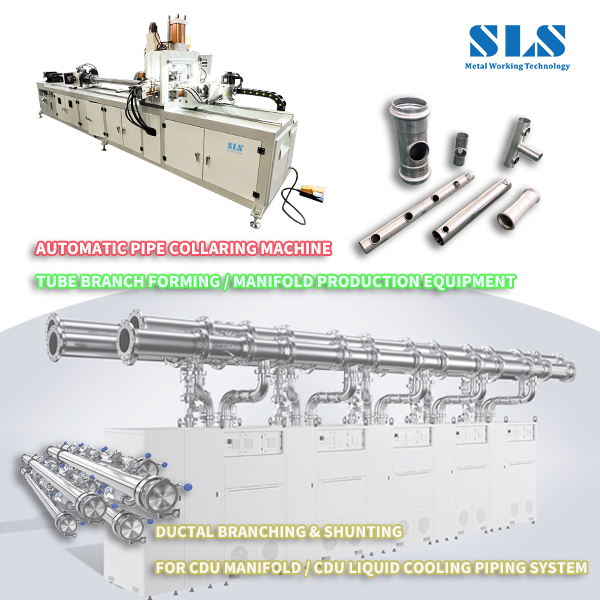

3.1 Máy đóng ống tự động BP-50
BP-50 là mẫu cổ điển của SLS Machinery, được thiết kế cho các ống có đường kính nhỏ đến trung bình thường được sử dụng trong hệ thống làm mát bằng chất lỏng.
Công suất: Xử lý đường kính ống lên tới 50mm, với độ dày thành phổ biến trong các ứng dụng làm mát bằng chất lỏng.
Hệ thống truyền động: Động cơ servo điều khiển cấp liệu và quay, trong khi hệ thống thủy lực thực hiện việc đột và gấp mép. Điều này làm cho nó trở thành máy đục lỗ ống CNC có độ lặp lại cao.
Điều khiển: Điều khiển PLC hoàn toàn tự động với màn hình cảm ứng HMI—một máy đục lỗ ống tự động thực sự . Người vận hành chỉ cần tải và dỡ đường ống.
Ưu điểm chính: Có thể đục lỗ và tạo mặt bích ở hầu hết mọi vị trí dọc theo đường ống (thường hỗ trợ bố trí lỗ hai hàng). Cú đấm có tuổi thọ sử dụng vượt quá 100.000 chu kỳ, khiến nó trở nên lý tưởng cho việc sản xuất liên tục với số lượng lớn. Nó hoạt động hiệu quả với vai trò vừa là máy siết cổ ống thép không gỉ vừa là máy gấp mép ống đồng.
3.2 Giải pháp dòng BP-60 và đường kính lớn
Đối với các Manifold lớn hơn, SLS cung cấp dòng BP-60 và các mẫu mở rộng khác, có thể xử lý đường kính ống lên tới 89mm, 114mm và thậm chí 140mm trở lên, với độ dày thành lên tới 3mm. này Những máy uốn ống hạng nặng cũng có thể bố trí các lỗ nhánh dọc theo đường thẳng hoặc đường phi tuyến tính, mang lại sự linh hoạt cho các thiết kế đường dẫn dòng chảy phức tạp. Chúng thường được sử dụng làm máy đục lỗ ống thu gom hoặc máy đục lỗ ống nhôm trong dây chuyền sản xuất quy mô lớn hơn. Dòng sản phẩm này còn bao gồm chức năng của máy cắt cổ ống , đảm bảo độ hoàn thiện sạch sẽ trên mọi nhánh.
4. Tại sao chọn Máy siết ống của SLS để sản xuất ống góp CDU?
4.1 Độ chính xác: Nền tảng của tính đồng nhất của dòng chảy
Độ chính xác của việc định vị lỗ nhánh và đường kính trong của mặt bích ảnh hưởng trực tiếp đến độ chính xác phân phối dòng chảy. Máy của SLS sử dụng trục cấp liệu và trục quay được điều khiển bằng servo để đạt được vị trí chính xác, kết hợp với dụng cụ có độ chính xác cao. Điều này đảm bảo rằng mọi ổ cắm nhánh đều được sản xuất với dung sai chặt chẽ. Đối với các máy tốt nhất, độ chính xác về khoảng cách giữa các lỗ có thể nằm trong khoảng ± 0,15mm và độ vuông góc của mặt bích trong khoảng 0,1mm. Thế là quá đủ để đáp ứng yêu cầu khắt khe về độ đồng đều dòng chảy của các hệ thống làm mát bằng chất lỏng hiện đại. Mức độ chính xác này làm cho nó trở nên lý tưởng cho các ứng dụng máy khoan ống góp thủy lực trong đó độ chính xác là không thể thương lượng.
4.2 Hiệu quả: Từ 'Từng bước' đến 'Sản xuất hàng loạt'
Chế tạo Manifold truyền thống thường bao gồm một loạt các hoạt động riêng biệt—khoan, khoét lỗ, gấp mép, cắt tỉa—trải rộng trên nhiều máy. của SLS Máy siết cổ ống tích hợp đục lỗ, gấp mép và cắt tỉa vào một máy duy nhất và một chiếc kẹp duy nhất. Thời gian chu kỳ trên mỗi lỗ có thể nhanh tới 16 giây. Máy có thể lưu trữ hơn 200 cài đặt trước thông số sản phẩm, giúp việc thay đổi nhanh chóng và đơn giản—hoàn hảo cho các nhà sản xuất làm mát bằng chất lỏng làm việc với nhiều thông số kỹ thuật và kích cỡ lô nhỏ hơn. Đây là điểm khiến máy đục lỗ ống hiện đại khác biệt với các thiết bị cũ, kém linh hoạt hơn.
4.3 Chất lượng: Xử lý ít chip và không cần hoàn thiện thứ cấp
Quy trình ép đùn được sử dụng bởi máy đục lỗ ống của SLS là ít chip—nó không tạo ra phoi hoặc phoi kim loại. Mặt bích hoàn thiện mịn và sạch, không cần mài mòn, chà nhám hoặc hoàn thiện thứ cấp khác trước khi chuyển sang giai đoạn hàn hoặc lắp ráp. Quá trình ép đùn lỗ ống này không chỉ tiết kiệm chi phí lao động mà còn loại bỏ nguy cơ gây ra lỗi kích thước hoặc hư hỏng bề mặt trong quá trình xử lý sau.
4.4 Tính linh hoạt: Một máy cho thép không gỉ, đồng và nhôm
Ống góp làm mát bằng chất lỏng CDU thường được làm từ thép không gỉ 304 (để chống ăn mòn) hoặc hợp kim đồng (để dẫn nhiệt tuyệt vời). của SLS Máy siết cổ ống có thể xử lý thép không gỉ, đồng, nhôm và các kim loại khác với sự điều chỉnh tối thiểu. Điều này có nghĩa là một máy duy nhất có thể đáp ứng phần lớn nhu cầu vật liệu của nhà sản xuất làm mát bằng chất lỏng, cho dù bạn đang sản xuất một ống góp thủy lực hay một ống thu đơn giản.
5. Suy nghĩ cuối cùng: Đưa hoạt động sản xuất đa dạng trở lại trạng thái hoàn hảo 'Một lần'
Khi việc làm mát bằng chất lỏng chuyển từ một lựa chọn thích hợp sang một nhu cầu thực sự cần thiết, Manifold—động mạch chính kết nối CDU với mỗi máy chủ—phải được sản xuất để đáp ứng các tiêu chuẩn gần như ám ảnh của ngành trung tâm dữ liệu về độ tin cậy. Máy siết cổ ống của SLS Machinery mang đến một hướng đi hấp dẫn về phía trước với ba thế mạnh cốt lõi:
Tạo hình dựa trên ép đùn để đảm bảo tính toàn vẹn của vật liệu vượt trội
Điều khiển servo có độ chính xác cao cho độ chính xác nhất quán
Tích hợp đục lỗ, gấp mép và cắt tỉa để đạt hiệu quả hợp lý
Chọn máy của SLS không chỉ là mua một thiết bị; đó là việc áp dụng một hệ thống sản xuất chuyên dụng, đã được chứng minh, được thiết kế đặc biệt cho các phụ kiện đường ống nhánh. Trong thế giới làm mát bằng chất lỏng đang chuyển động nhanh chóng, các nhà sản xuất áp dụng các công cụ chính xác hơn để chế tạo Manifold đáng tin cậy hơn sẽ là những người xác định tiêu chuẩn cho thế hệ làm mát trung tâm dữ liệu tiếp theo.
Bài viết này dựa trên thông tin sản phẩm từ SLS Machinery và các yêu cầu sản xuất thực tế của Manifold làm mát bằng chất lỏng. Nó được dùng làm tài liệu tham khảo cho các chuyên gia tham gia chế tạo đường ống làm mát bằng chất lỏng. Để biết thông số kỹ thuật chi tiết và các tùy chọn tùy chỉnh, bao gồm các mẫu cụ thể như BP-50 hoặc BP-60 cho nhu cầu về thiết bị sản xuất đa dạng của bạn , vui lòng liên hệ trực tiếp với SLS Machinery .
